专利号: 2020217067758
申请人: 谢清清
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

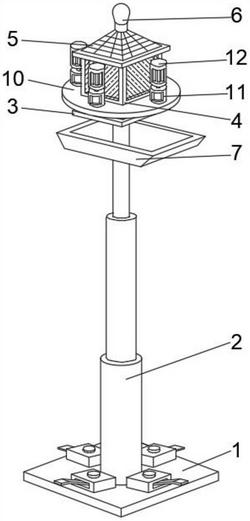

1.一种园林用驱虫园林景观灯,包括底座(1),其特征在于:所述底座(1)的上表面中部活动安装有伸缩柱(2),所述伸缩柱(2)的上表面固定安装有承接板(3),所述承接板(3)的上表面固定安装有灯罩(4),所述灯罩(4)的上表面固定安装有光伏板(5),所述光伏板(5)的上表面中部固定安装有顶灯(6),所述伸缩柱(2)的外表面顶部活动安装有接盘(7),所述灯罩(4)的内部上表面活动安装有旋转轴(8),所述旋转轴(8)的外表面中部活动安装有旋转套(9),所述旋转套(9)的外壁活动安装有转盘(10),所述转盘(10)的上表面对称活动安装有超声波驱虫器(11),多个所述超声波驱虫器(11)的上表面活动安装有杀虫灯(12),所述旋转轴(8)的上表面活动连接有电机(13),所述电机(13)的外壁对称固定安装有连接杆(14),所述灯罩(4)的内部下表面固定安装有照明灯(15),所述灯罩(4)的外壁对称固定安装有玻璃罩(16),所述接盘(7)的内部下表面对称开设有通槽(17),两个所述通槽(17)靠近伸缩柱(2)的一侧内壁活动安装有定位轴(18),两个所述定位轴(18)的外表面活动安装有开合板(19),两个所述开合板(19)远离定位轴(18)的一侧下表面固定安装有拉环(20),两个所述通槽(17)靠近拉环(20)的一侧外壁活动安装有弹簧(21),两个所述弹簧(21)靠近开合板(19)的一侧外表面活动安装有定位板(22),所述底座(1)的上表面对称开设有通孔(23),所述底座(1)靠近通孔(23)的一侧上表面对称固定安装有承接箱(24),多个所述通孔(23)的内部活动安装有接地钉(25),多个所述接地钉(25)远离伸缩柱(2)的一侧外表面中部开设有卡槽(26),多个所述承接箱(24)远离伸缩柱(2)的一侧内部上表面固定安装有支杆(27),多个所述支杆(27)的顶端活动安装有顶出杆(28)。

2.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:所述底座(1)、伸缩柱(2)、承接板(3)和灯罩(4)位于同一垂直面。

3.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:所述灯罩(4)、光伏板(5)、顶灯(6)和接盘(7)相互对应。

4.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:所述超声波驱虫器(11)和杀虫灯(12)的数量均为四个,四个所述超声波驱虫器(11)和杀虫灯(12)呈矩形阵列分布。

5.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:所述旋转轴(8)、旋转套(9)、转盘(10)和电机(13)相适配。

6.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:两个所述开合板(19)位于同一水平面,两个所述开合板(19)、弹簧(21)和定位板(22)相互对应。

7.根据权利要求1所述的一种园林用驱虫园林景观灯,其特征在于:多个所述接地钉(25)呈水平状设置,多个所述卡槽(26)的内壁和顶出杆(28)相近的一侧外表面相互贴合。
