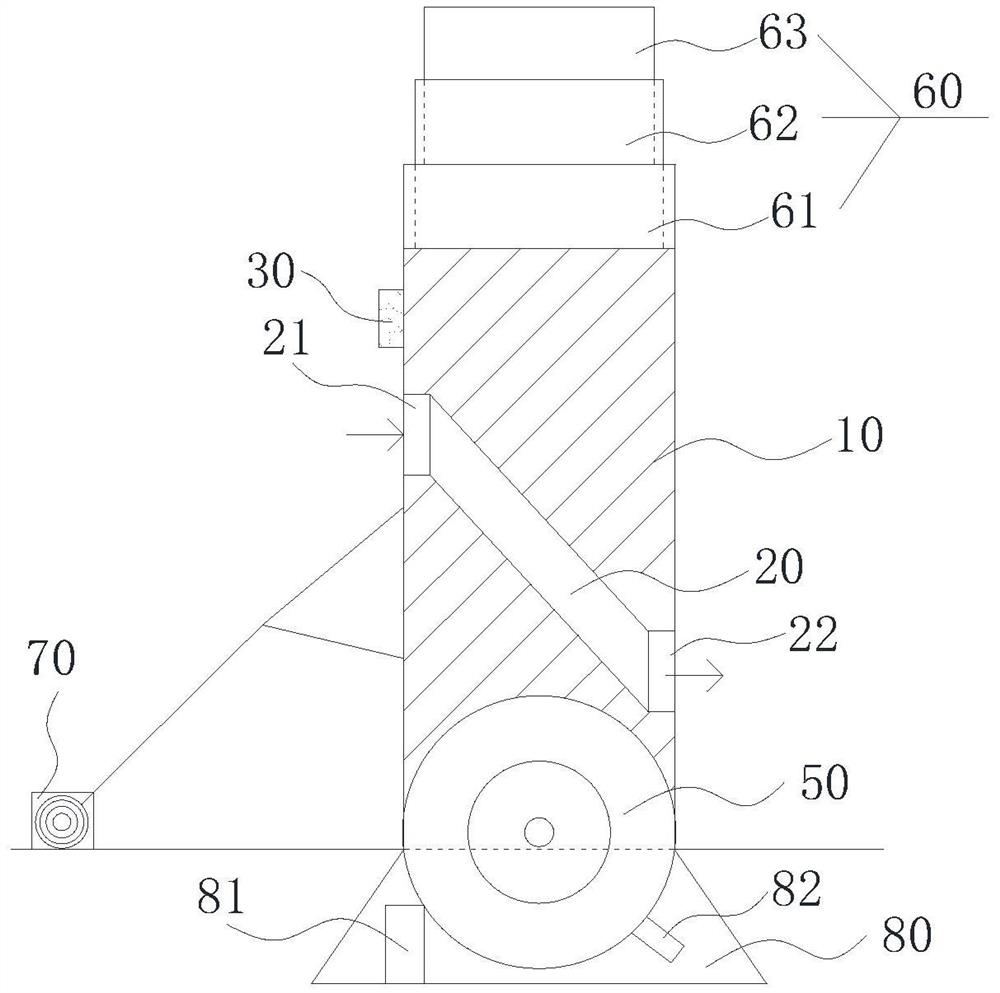

1.水利工程用泄水闸门，其特征在于：所述泄水闸门包括可绕中心轴自转至少90°的转轴(50)，所述转轴(50)一半设置在水道底部，另一半与闸门主体(10)固接，所述转轴(50)可在控制器作用下可控地朝泄水方向转动；所述闸门主体(10)上贯穿设置泄水通道(20)，所述泄水通道(20)在闸门主体(10)的门两面分别形成进水口(21)和出水口(22)。

2.根据权利要求1所述的水利工程用泄水闸门，其特征在于：所述进水口(21)和出水口(22)上分别设置水密性开关，所述闸门主体(10)上设置压力传感器(30)，各水密性开关与压力传感器(30)电性连接，压力传感器(30)与控制器电性连接，各水密性开关在控制器作用下进行开合。

3.根据权利要求2所述的水利工程用泄水闸门，其特征在于：所述进水口(21)高度高于出水口(22)高度。

4.根据权利要求2所述的水利工程用泄水闸门，其特征在于：所述压力传感器(30)高度高于进水口(21)高度。

5.根据权利要求1所述的水利工程用泄水闸门，其特征在于：所述闸门主体(10)顶部设置泄水门板(60)，所述泄水门板(60)的泄水部位可拆卸或可收纳。

6.根据权利要求5所述的水利工程用泄水闸门，其特征在于：所述泄水门板(60)包括固接在闸门主体(10)顶部的门板基板(61)，所述门板基板(61)上滑动连接或可拆卸连接第一收纳板(62)；

当设置为滑动连接时，门板基板(61)内设置可容纳第一收纳板(62)的收纳槽，当需要泄水时，第一收纳板(62)可在外力作用下滑动、收纳到门板基板(61)中。

7.根据权利要求6所述的水利工程用泄水闸门，其特征在于：当设置为滑动连接时，第一收纳板(62)与门板基板(61)间设置对应的滑块滑槽结构，门板基板(61)内部、第一收纳板(62)底部，设置受控制器控制的举升结构，可控制第一收纳板(62)进出门板基板(61)。

8.根据权利要求1所述的水利工程用泄水闸门，其特征在于：所述闸门主体(10)设置有进水口(21)一侧面，设置牵引装置(70)。

9.根据权利要求8所述的水利工程用泄水闸门，其特征在于：所述牵引装置(70)包括固定在水道底部的线盒，线盒内伸出绳索固接到闸门主体(10)上。

10.根据权利要求9所述的水利工程用泄水闸门，其特征在于：牵引装置(70)与控制器电性连接。
