专利号: 2020217207503
申请人: 潍坊同方机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

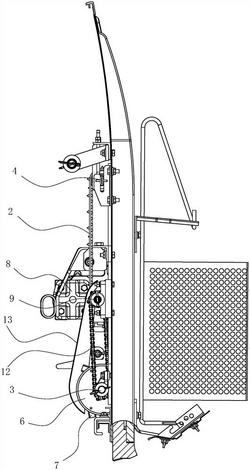

1.一种插秧机秧箱,包括连接在一起的多个载苗板,所述载苗板上设置有送秧带和切割装置,所述送秧带的下端与送秧主动轴传动连接,其特征在于,所述切割装置转动安装于所述送秧主动轴,所述切割装置连接有用于驱动所述切割装置旋转的驱动机构。

2.根据权利要求1所述的插秧机秧箱,其特征在于,所述驱动机构包括动力装置和链传动机构,所述链传动机构包括主动链轮、从动链轮和连接在所述主动链轮与所述从动链轮之间的链条,所述从动链轮与所述切割装置固定连接,所述主动链轮与所述动力装置传动连接。

3.根据权利要求2所述的插秧机秧箱,其特征在于,所述驱动机构还包括旋转轴,多个所述主动链轮固定安装在同一所述旋转轴上,所述旋转轴与所述动力装置传动连接。

4.根据权利要求3所述的插秧机秧箱,其特征在于,所述送秧带的上端传动连接于送秧从动轴,所述旋转轴设置在所述送秧主动轴与所述送秧从动轴之间。

5.根据权利要求3所述的插秧机秧箱,其特征在于,所述动力装置为液压马达。

6.根据权利要求2所述的插秧机秧箱,其特征在于,所述载苗板的背面安装有遮挡所述链条和所述切割装置的护罩。
