专利号: 2020217263880
申请人: 安阳莱工科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

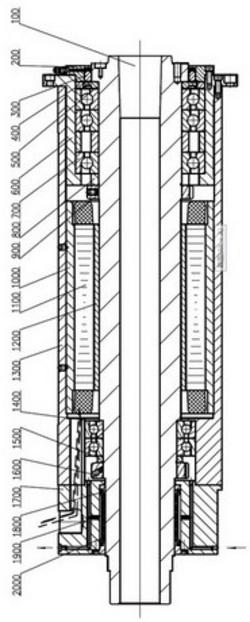

1.一种密封液压刹车车床电主轴,包括转子轴(100),端盖(200),轴承座(600),轴承组Ⅰ(700),长隔套(800),锁紧螺母Ⅰ(900),定子水套(1000),定子部件(1100),转子部件(1200),壳体(1300),轴承组Ⅱ(1400),短隔套(1500),锁紧螺母Ⅱ(1600),密封机构,液压刹车机构,其特征在于:所述转子部件(1200)设置固定在转子轴(100)中部,在转子部件(1200)外围设置有定子部件(1100),该定子部件(1100)设置固定在壳体(1300)内中部,在定子部件(1100)和壳体(1300)之间设置安装有定子水套(1000);所述轴承座(600)固定套装在壳体(1300)右端,该轴承座(600)内设置安装有轴承组Ⅰ(700),在轴承座(600)右端设置安装有端盖(200),在端盖(200)和轴承组Ⅰ(700)之间设置安装密封机构;在轴承组Ⅰ(700)的左端设置有长隔套(800)并锁紧螺母Ⅰ(900)固定;在壳体(1300)的左端内部设置安装轴承组Ⅱ(1400),该轴承组Ⅱ(1400)的右端与转子轴(100)的台阶固定,轴承组Ⅱ(1400)左端设置有短隔套(1500)并用锁紧螺母Ⅱ(1600)固定。

2.根据权利要求1所述的密封液压刹车车床电主轴,其特征在于:所述转子轴(100)设置为中空结构,在转子轴(100)右前端外径设置轴肩结构(101),在转子轴(100)左段和右段设置有两处螺纹结构,在左螺纹结构的左端设置有刹车环面(102),刹车环面(102)与液压刹车机构内径相匹配。

3.根据权利要求1所述的密封液压刹车车床电主轴,其特征在于:所述密封机构包括为端盖(200),密封环(300),迷宫盖(400),迷宫环(500),所述端盖(200)设置中空结构并匹配安装有密封环(300),在端盖(200)设置有径向的气道,在密封环(300)的外周和内周设置有环状凹槽,在环状凹槽内设置有均布的径向气孔;所述迷宫环(500)左端设置有凸台结构;

所述迷宫盖(400)左端设置有与迷宫环(500)凸台相匹配的凹槽结构。

4.根据权利要求1所述的密封液压刹车车床电主轴,其特征在于:所述液压刹车机构包括后盖(1700),衬套(1800),压片(1900),弹性环(2000),所述后盖(1700)设置有连通的径向油道和轴向油道,在后盖(1700)内径设置中空结构匹配安装有衬套(1800),该衬套(1800)内径与转子轴(100)的刹车环面(102)匹配,该衬套(1800)中部圆周设置三处均布凹槽并匹配安装有压片(1900),该压片(1900)的外径设置匹配安装有弹性环(2000),在弹性环(2000)中部外周设置有环形凹槽。
