专利号: 2020217402703
申请人: 田峰
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

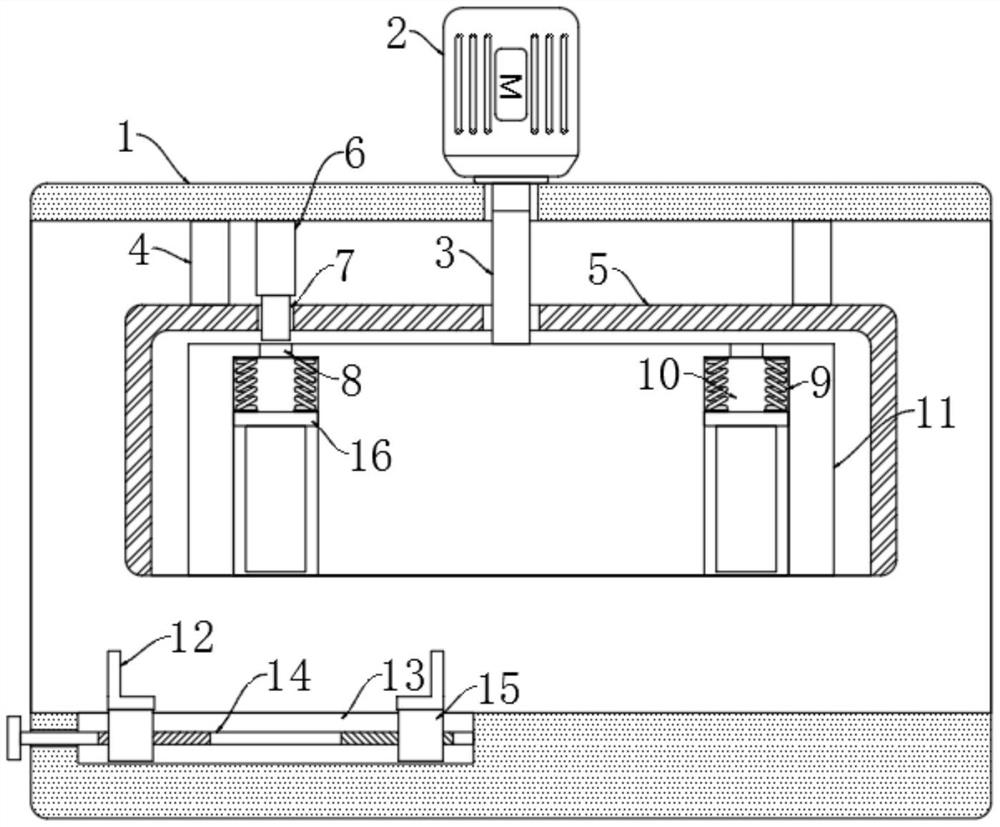

1.一种改性塑料制品生产用强度检测装置,包括检测架(1),其特征在于,所述检测架(1)的内顶部固定连接有两个固定板(4),两个所述固定板(4)的下端共同固定连接有圆筒(5),所述圆筒(5)的内部设置有方便更换检测设备的更换机构,所述检测架(1)的上侧固定连接有驱动电机(2),所述驱动电机(2)的输出轴末端贯穿检测架(1)的侧壁并固定连接有用于驱动更换机构转动的转轴(3),所述转轴(3)的下端延伸至圆筒(5)的内部并与圆筒(5)的侧壁转动连接,所述检测架(1)的内底部设置有滑槽(13),所述滑槽(13)的内部设置有限制塑料制品的限位机构。

2.根据权利要求1所述的一种改性塑料制品生产用强度检测装置,其特征在于,所述更换机构包括固定连接在转轴(3)下端的圆辊(11),所述圆辊(11)的下侧圆周向等间距设置有多个滑孔(10),每个所述滑孔(10)的内顶部均设置有第二通孔(8),每个所述滑孔(10)的内侧均滑动连接有活塞板(16),每个所述活塞板(16)的上侧与滑孔(10)的内顶部之间均通过两个弹簧(9)弹性连接,所述检测架(1)的内顶部固定连接有电动伸缩杆(6),所述圆筒(5)的上侧贯穿设置有用于电动伸缩杆(6)的伸缩端穿过的第一通孔(7)。

3.根据权利要求1所述的一种改性塑料制品生产用强度检测装置,其特征在于,所述限位机构包括转动连接在滑槽(13)内部的双头螺纹杆(14),所述双头螺纹杆(14)的左端贯穿检测架(1)并与检测架(1)的侧壁转动连接,所述双头螺纹杆(14)的外侧螺纹连接有两个滑块(15),两个所述滑块(15)的上侧均固定连接有支撑板(12)。

4.根据权利要求3所述的一种改性塑料制品生产用强度检测装置,其特征在于,两个所述滑块(15)上均设置有螺纹孔,所述双头螺纹杆(14)位于螺纹孔内部。

5.根据权利要求3所述的一种改性塑料制品生产用强度检测装置,其特征在于,所述支撑板(12)呈L型结构。

6.根据权利要求2所述的一种改性塑料制品生产用强度检测装置,其特征在于,所述第一通孔(7)与第二通孔(8)的直径大小相同。
