专利号: 2020217404484
申请人: 许微珊
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

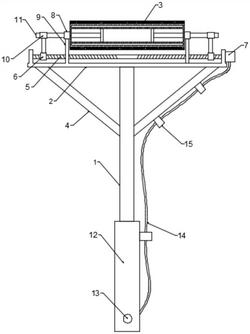

1.一种建筑室内墙面粉刷装置,包括手持杆(1)和刷辊件(3),其特征在于,所述手持杆(1)顶部固定连接有上顶架(2)且上顶架(2)上安装有在其上转动的挤压双头丝杆(5),挤压双头丝杆(5)的一端由设置在上顶架(2)端部的挤压电机(7)驱动旋转,所述刷辊件(3)包括外筒体(16)、内腔室(18)和滚刷套(20),所述内腔室(18)位于外筒体(16)内部并通过隔板(17)隔开且隔板(17)上开设有多个将内腔室(18)与外筒体(16)连通的通孔(19),外筒体(16)外壁上开设有多个出料孔,内腔室(18)内部设置有两个在其内部密封滑动的活塞挤压板(21)且每个活塞挤压板(21)上均固定连接有贯穿外筒体(16)端壁的活塞中空推拉杆(11),所述外筒体(16)端壁上设置有与之转动配合的安装转动座(8)且安装转动座(8)侧部通过支杆架(9)固定在上顶架(2)上,活塞中空推拉杆(11)端部套设有与之转动连接的转动连接套(10)且转动连接套(10)通过连杆与设置在挤压双头丝杆(5)上的推动螺套(6)固定连接,所述滚刷套(20)套设在外筒体(16)外部。

2.根据权利要求1所述的建筑室内墙面粉刷装置,其特征在于,所述活塞中空推拉杆(11)内部还设置有密封滑动插接其内的内推杆(22),所述内推杆(22)外端部设置有端盖(23)且上顶架(2)通过螺纹连接套设在活塞中空推拉杆(11)端部。

3.根据权利要求1所述的建筑室内墙面粉刷装置,其特征在于,所述手持杆(1)侧壁上还设置有多个底端部与之侧壁固定连接的加固支杆(4),加固支杆(4)顶端与上顶架(2)底壁固定连接。

4.根据权利要求3所述的建筑室内墙面粉刷装置,其特征在于,所述手持杆(1)底部设置有套设在其上的下套筒(12)且下套筒(12)外壁上设置有电机控制按钮(13),电机控制按钮(13)通过连接导线(14)与挤压电机(7)电性连接。

5.根据权利要求4所述的建筑室内墙面粉刷装置,其特征在于,所述下套筒(12)外壁和加固支杆(4)壁上均设置有用以梳理连接导线(14)的线扣(15)。
