专利号: 2020217490583
申请人: 浙江和联电力科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

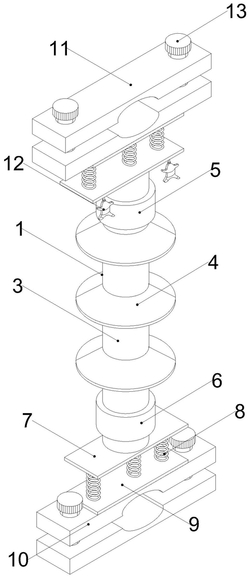

1.一种复合绝缘子,包括绝缘子本体(1)和减震机构(2),特征在于,所述绝缘子本体(1)包括一个柱芯(3),所述柱芯(3)的外部套设有三个绝缘伞套(4),三个所述绝缘伞套(4)的顶端位于柱芯(3)外部的顶端套设第一绝缘套(5),三个所述绝缘伞套(4)的底端位于柱芯(3)外部的底端套设有第二绝缘套(6),所述柱芯(3)顶部和底部均设置有减震机构(2),两个所述减震机构(2)均包括一个第一固定板(7),两个所述第一固定板(7)的顶部均设置有三个减震弹簧(8),若干个所述减震弹簧(8)的顶部设置有第二固定板(9),两个所述第二固定板(9)顶部和底部均设置有第一限位板(10),两个所述第一限位板(10)的顶部均设置有第二限位板(11),所述第一限位板(10)底端的两侧均设置有人形布偶(12)。

2.根据权利要求1所述的一种复合绝缘子,其特征在于,三个所述绝缘伞套(4)的内壁均与柱芯(3)的外端面固定连接,所述第一绝缘套(5)和第二绝缘套(6)的内壁分别与柱芯(3)顶端和底端的外端面固定连接。

3.根据权利要求1所述的一种复合绝缘子,其特征在于,所述柱芯(3)的顶部和底部分别与两个第一固定板(7)顶端中部和底端中部固定连接,连个所述第一固定板(7)的底部和顶部均与若干个减震弹簧(8)的一端固定连接,若干个所述减震弹簧(8)的另一端均与连个第二固定板(9)的顶部和底部固定连接。

4.根据权利要求1所述的一种复合绝缘子,其特征在于,两个所述第一固定板(7)的顶部和底部分别与两个第一限位板(10)的底部和顶部固定连接,两个所述第一限位板(10)和两个第二限位板(11)的两侧均开设有螺纹孔,两个所述第一限位板(10)开设的螺纹孔的内部均设置有螺栓(13),两个所述螺栓(13)分别与螺纹孔螺纹铰接。

5.根据权利要求1所述的一种复合绝缘子,其特征在于,两个所述人形布偶(12)顶部均固定有第一固定块(14),两个所述第一固定块(14)的顶部均固定设置有连接链(15),两个所述连接链(15)的顶部均固定设置有第二固定块(16),两个所述第二固定块(16)的顶部均与第一固定板(7)底部的两侧固定连接。

6.根据权利要求1所述的一种复合绝缘子,其特征在于,三个所述绝缘伞套(4)和两个人形布偶(12)的颜色均为红色,连个所述人形布偶(12)均采用毛线材料制成。

7.根据权利要求1所述的一种复合绝缘子,其特征在于,三个所述绝缘伞套(4)均采用环氧树脂材料制成,所述第一绝缘套(5)和第二绝缘套(6)均采用石棉材料制成。

8.根据权利要求1所述的一种复合绝缘子,其特征在于,若干个所述减震弹簧(8)均采用不锈钢材料制成。
