专利号: 2020217529992
申请人: 天津铭烨金属表面处理有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

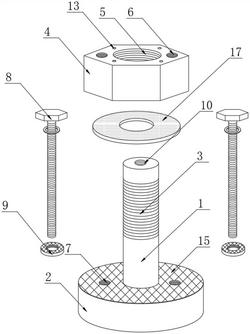

1.一种电镀螺纹紧固件,包括螺杆(1),其特征在于:所述螺杆(1)的一端固定连接有螺帽(2),所述螺杆(1)的中部外表面开设有锁紧外螺纹(3),所述螺杆(1)的顶部设置有第一锁紧螺母(4),所述第一锁紧螺母(4)的内部设置有锁紧内螺纹(5),所述锁紧内螺纹(5)与锁紧外螺纹(3)的结构相匹配,所述第一锁紧螺母(4)的内部设置有两个第一螺纹孔(6),两个所述第一螺纹孔(6)分别位于锁紧内螺纹(5)的两侧,所述螺帽(2)的顶端设置有两个第二螺纹孔(7),所述第一螺纹孔(6)与第二螺纹孔(7)相对设置,所述螺杆(1)的两侧设置有加强锁紧组件;

所述加强锁紧组件包括加强锁紧螺钉(8)和第二锁紧螺母(9),所述加强锁紧螺钉(8)与第一螺纹孔(6)和第二螺纹孔(7)的结构相匹配,所述加强锁紧螺钉(8)与第二锁紧螺母(9)的结构相匹配。

2.如权利要求1所述的一种电镀螺纹紧固件,其特征在于:所述螺杆(1)的顶端中部开设有防护螺纹孔(10),所述螺杆(1)的顶部设置有防护套(11),所述防护套(11)的内部固定设置有防护螺钉(12),所述防护螺钉(12)与防护螺纹孔(10)的结构相匹配。

3.如权利要求1所述的一种电镀螺纹紧固件,其特征在于:所述第一锁紧螺母(4)的顶端开设有多个油孔(13),所述油孔(13)的一侧开设有若干个支孔(14),所述支孔(14)贯穿至锁紧内螺纹(5)的表面。

4.如权利要求1所述的一种电镀螺纹紧固件,其特征在于:所述螺帽(2)的顶端设置有第一粗糙层(15),所述第二锁紧螺母(9)的顶端开设有第二粗糙层(16)。

5.如权利要求2所述的一种电镀螺纹紧固件,其特征在于:所述防护套(11)的内径大于第一锁紧螺母(4)的外径,所述防护套(11)为一种ABS工程塑料材质的构件。

6.如权利要求1所述的一种电镀螺纹紧固件,其特征在于:所述螺杆(1)的外部套设有第一橡胶垫圈(17)。

7.如权利要求1所述的一种电镀螺纹紧固件,其特征在于:所述加强锁紧螺钉(8)的外部套设有第二橡胶垫圈(18)。
