专利号: 2020217540915
申请人: 天津铭烨金属表面处理有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

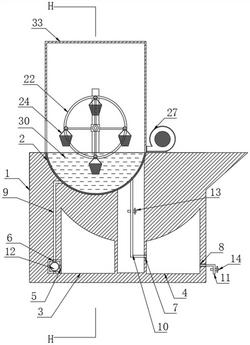

1.一种电镀产品清洗装置,包括第一清洗机体框架(1),其特征在于:所述第一清洗机体框架(1)顶部表面设置有第二清洗机体框架(33),所述第一清洗机体框架(1)与第二清洗机体框架(33)固定连接,所述第一清洗机体框架(1)内腔底部设置有清洗机构,所述第二清洗机体框架(33)内腔底部设置有升降装置机构,所述第二清洗机体框架(33)内腔顶部设置有发热机构;

所述清洗机构包括清洗池(2),所述清洗池(2)底部分别设置有清洗液池(3)与废液池(4),所述清洗液池(3)内部设置有第一出水孔(5),所述第一出水孔(5)一侧连接有液泵(12),所述液泵(12)输出端顶部一侧设置有第二出水孔(6),所述第二出水孔(6)内部设置有第一软管(9),所述第一软管(9)一端设置有清洗池(2),所述第一软管(9)与清洗池(2)固定连接,所述废液池(4)内部设置有第三出水孔(7),所述第三出水孔(7)内部设置有第二软管(10),所述第二软管(10)与清洗池(2)固定连接,所述第二软管(10)表面开设有安装孔,所述安装孔内部设置有第一开关阀(13),所述废液池(4)内部设置有第四出水孔(8),所述第四出水孔(8)内部设置有第三软管(11),所述第三软管(11)表面开设有开关孔,所述开关孔内部设置有第二开关阀(14);

所述升降装置机构包括第一电机固定架(15),所述第一电机固定架(15)表面分别开设有固定孔(16)与螺纹孔(17),所述固定孔(16)内部设置有滑杆(18),所述固定孔(16)与滑杆(18)滑动连接,所述螺纹孔(17)内部设置有螺纹杆(31),所述螺纹孔(17)与螺纹杆(31)螺纹连接,所述螺纹杆(31)一端设置有第一驱动电机(19),所述第一驱动电机(19)的输出端与螺纹杆(31)固定连接,所述螺纹杆(31)另一端设置有限位块(32),所述螺纹杆(31)与限位块(32)固定连接,所述第一电机固定架(15)一端开设有安装孔,所述安装孔内部设置有第二驱动电机(20),所述第二驱动电机(20)输出端设置有圆形转杆(22),所述第二驱动电机(20)输出端与圆形转杆(22)固定连接,所述圆形转杆(22)表面设置有转杆(23),所述转杆(23)通过转轴转动连接有清洗篮(24),所述清洗篮(24)设置有多个。

2.如权利要求1所述的一种电镀产品清洗装置,其特征在于:所述发热机构包括发热丝(25),所述发热丝(25)设置在第一清洗机体框架(1)内壁一侧,所述发热丝(25)两端分别设置有连接块,所述连接块与发热丝(25)固定连接,所述连接块与第一清洗机体框架(1)固定连接。

3.如权利要求1所述的一种电镀产品清洗装置,其特征在于:所述第二清洗机体框架(33)一侧设置有第二电机固定架外壳(27),所述第二清洗机体框架(33)与第二电机固定架外壳(27)固定连接,所述第二电机固定架外壳(27)内部设置有第三驱动电机(21),所述第三驱动电机(21)输出端设置有风扇(28),所述第三驱动电机(21)输出端与风扇(28)固定连接。

4.如权利要求2所述的一种电镀产品清洗装置,其特征在于:所述发热丝(25)数量设置有二个,所述发热丝(25)由耐高温材质制成,所述第一清洗机体框架(1)由不锈钢材质制成。

5.如权利要求1所述的一种电镀产品清洗装置,其特征在于:所述清洗池(2)设置在第一清洗机体框架(1)内部,所述清洗池(2)内部填充有清洗液(30),所述清洗池(2)底部形状设置为弧形。

6.如权利要求1所述的一种电镀产品清洗装置,其特征在于:所述第一清洗机体框架(1)形状设置为菜刀形状。

7.如权利要求1所述的一种电镀产品清洗装置,其特征在于:所述清洗池(2)底部设置有过滤网(29),所述过滤网(29)与清洗池(2)固定连接。
