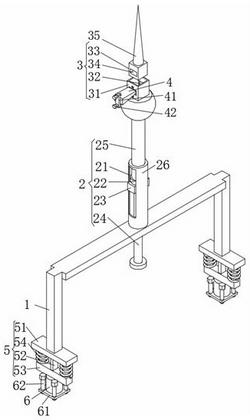

1.一种电力设备避雷系统,其特征在于:包括支架(1)和升降组件(2);
支架(1):两侧底端对称设有稳定组件(5);
升降组件(2):包括导槽(21)、滑块(22)、限位块(23)、螺杆(24)、支杆(25)和升降筒(26),所述升降筒(26)设于支架(1)的顶面中部,所述导槽(21)对称设于升降筒(26)的两侧,所述滑块(22)滑动配合在升降筒(26)内,所述限位块(23)对称设于滑块(22)的两侧且与导槽(21)滑动配合,所述螺杆(24)螺纹连接在升降筒(26)的底面,且螺杆(24)位于内部的一端与滑块(22)的底面转动连接,所述支杆(25)的底端贯穿升降筒(26)的顶面且与滑块(22)的表面固定连接,且支杆(25)的顶端设有连接组件(3),所述连接组件(3)上设有针头(35)。
2.根据权利要求1所述的一种电力设备避雷系统,其特征在于:所述连接组件(3)还包括限位框(31)、通槽(32)、连接块(33)和楔形槽(34),所述限位框(31)设于支杆(25)的顶端,所述通槽(32)对称设于限位框(31)的两侧,所述连接块(33)滑动配合于限位框(31)内,连接块(33)的表面与针头(35)固定连接,所述楔形槽(34)贯穿连接块(33)的侧面且与通槽(32)对应。
3.根据权利要求2所述的一种电力设备避雷系统,其特征在于:还包括楔块(4)、固定板(41)和螺钉(42),所述楔块(4)与楔形槽(34)对应配合,所述固定板(41)设于楔块(4)的一端,所述螺钉(42)对称贯穿固定板(41)的两端且与限位框(31)上的螺纹孔螺纹连接。
4.根据权利要求1所述的一种电力设备避雷系统,其特征在于:所述稳定组件(5)包括底板(51)、连接板(52)、第二固定板(53)和弹簧(54),所述底板(51)对称设于支架(1)的两侧底端,所述连接板(52)的一端与底板(51)的底面铰接,所述第二固定板(53)与连接板(52)的另一端固定连接,所述弹簧(54)的一端对称设于第二固定板(53)的表面两侧,且弹簧(54)的另一端与底板(51)的底面活动连接。
5.根据权利要求4所述的一种电力设备避雷系统,其特征在于:还包括安装座(6)、安装板(61)和螺栓(62),所述安装座(6)设于第二固定板(53)的底面,所述安装板(61)设于安装座(6)的底面,所述螺栓(62)设有四个且均匀贯穿于安装板(61)表面的四个直角处。
