专利号: 2020217839908
申请人: 上海俭固汽车科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

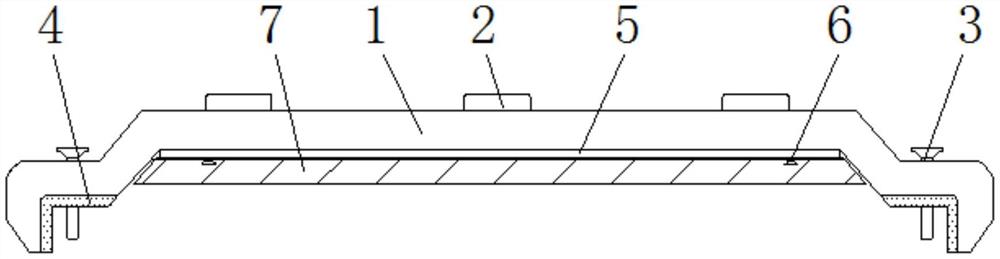

1.一种汽车发动机罩总成,包括机罩本体(1)、安装螺钉(3)、进油口(8)和连接孔(10),其特征在于:所述机罩本体(1)的上方设置有加强板(2),且机罩本体(1)的左右两侧安装有安装螺钉(3),所述机罩本体(1)的内侧设置有密封垫(4),且机罩本体(1)的内侧设置有减噪垫(5),并且减噪垫(5)的下方设置有连接板(9),所述连接板(9)的下方粘接设置有散热条(7),且连接板(9)通过紧固螺钉(6)与机罩本体(1)的内表面相连接,所述加强板(2)的上表面开设有进油口(8),所述机罩本体(1)的表面四周开设有连接孔(10)。

2.根据权利要求1所述的一种汽车发动机罩总成,其特征在于:所述机罩本体(1)包括外接板(101)、保护漆(102)、内置钢板(103)、内垫板(104)和加强筋(105),且外接板(101)的上表面喷涂有保护漆(102),外接板(101)的下方粘接设置有内置钢板(103),且内置钢板(103)的下方粘接设置有内垫板(104),并且内置钢板(103)和内垫板(104)之间设置有加强筋(105)。

3.根据权利要求2所述的一种汽车发动机罩总成,其特征在于:所述加强筋(105)呈“工”字形结构,且加强筋(105)与内置钢板(103)和内垫板(104)均为卡合连接。

4.根据权利要求1所述的一种汽车发动机罩总成,其特征在于:所述加强板(2)呈“王”字形结构,且加强板(2)与机罩本体(1)的上方为一体化结构,并且机罩本体(1)与密封垫(4)的连接方式为粘接,同时密封垫(4)呈“L”型结构。

5.根据权利要求1所述的一种汽车发动机罩总成,其特征在于:所述减噪垫(5)的横截面面积小于连接板(9)的横截面面积,且减噪垫(5)和连接板(9)均通过紧固螺钉(6)与机罩本体(1)的内端固定连接,并且减噪垫(5)采用橡胶蜂窝板材质。

6.根据权利要求1所述的一种汽车发动机罩总成,其特征在于:所述散热条(7)与连接板(9)的连接方式为垂直分布,且散热条(7)等距离的分布在连接板(9)的下表面,并且散热条(7)采用硅胶材质。
