专利号: 2020217955627
申请人: 江西七彩铝业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

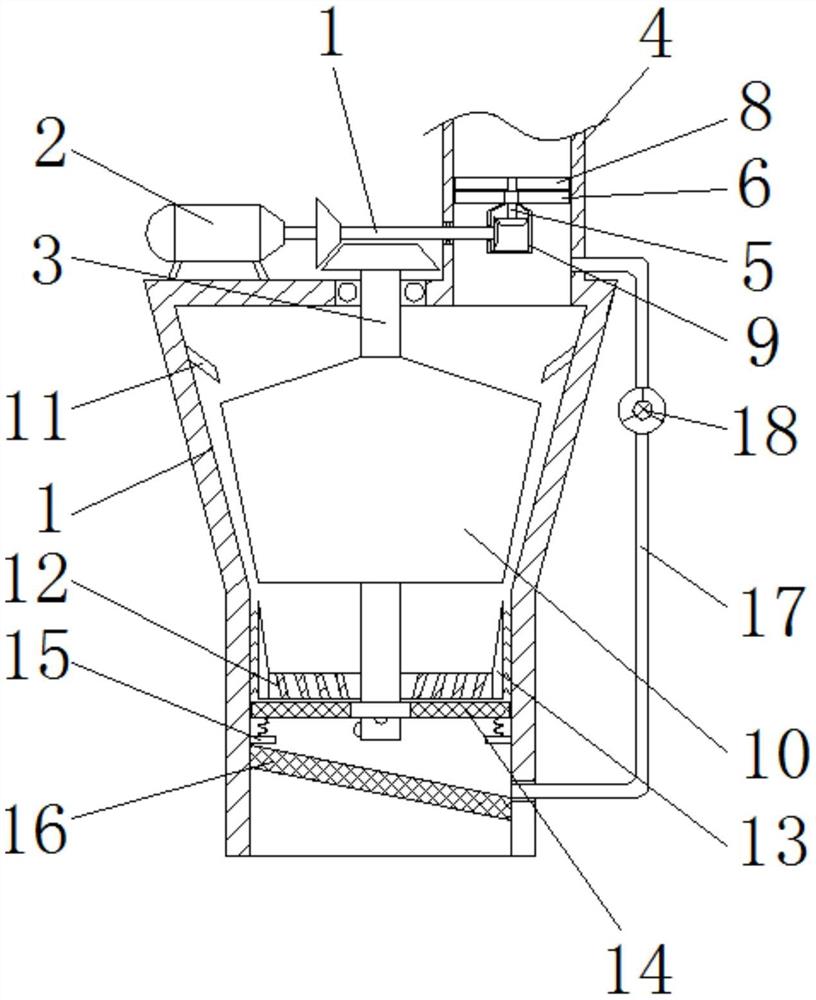

1.一种可防止物料飞溅的磨粉机,包括磨粉机本体(1)、电机(2)、铲叶(8)、出料盘(12)和抽风机(18),其特征在于:所述磨粉机本体(1)的顶部左侧固定连接有电机(2),且磨粉机本体(1)的顶部中心位置处贯穿设置有第一竖杆(3),并且电机(2)的输出轴左侧通过锥形齿轮与第一竖杆(3)啮合连接,所述磨粉机本体(1)的右侧顶部贯穿设置有进料通道(4),且进料通道(4)的内部贯穿连接有电机(2)的输出轴,并且进料通道(4)的输出轴通过锥形齿轮与第二竖杆(5)啮合连接,而且进料通道(4)的内部固定连接有漏盘(6),所述第二竖杆(5)的上端贯穿于漏盘(6)的中心位置处,且漏盘(6)上预留有漏孔(7),并且第二竖杆(5)的上端固定连接有铲叶(8),而且漏盘(6)的底部固定连接有防尘罩(9),所述磨粉机本体(1)内部的第一竖杆(3)上固定安装有研磨锟(10),且研磨锟(10)的顶部开设有导向槽(19),并且磨粉机本体(1)的内部内壁上固定连接有挡板(11),所述第一竖杆(3)的下部固定连接有出料盘(12),且出料盘(12)的两侧均设置有刷杆(13),并且第一竖杆(3)的底部通过轴承贯穿设置有第一网盘(14),而且第一网盘(14)的底部左右两侧通过弹簧与支撑块(15)固定连接,所述磨粉机本体(1)的下方内壁上固定连接有第二网盘(16),且磨粉机本体(1)的底部右侧贯穿连接于返料管(17)的底部,并且返料管(17)的顶部贯穿连接于进料通道(4)的右侧外壁,而且返料管(17)的外部固定连接有抽风机(18)。

2.根据权利要求1所述的一种可防止物料飞溅的磨粉机,其特征在于:所述第一竖杆(3)与磨粉机本体(1)为竖向同轴分布,且第一竖杆(3)同时贯穿研磨锟(10)与出料盘(12)以及第一网盘(14)的中心位置处。

3.根据权利要求1所述的一种可防止物料飞溅的磨粉机,其特征在于:所述第二竖杆(5)与第一竖杆(3)之间相互竖向平行,且第二竖杆(5)与第一竖杆(3)关于磨粉机本体(1)的顶部横向平行。

4.根据权利要求1所述的一种可防止物料飞溅的磨粉机,其特征在于:所述漏盘(6)上等角度均匀分布有漏孔(7),且漏盘(6)上的漏孔(7)分布个数与铲叶(8)的分布个数相同,并且漏盘(6)上的漏孔(7)的形状与铲叶(8)的形状相同,而且铲叶(8)的面积大于漏盘(6)上的漏孔(7)的面积,并且铲叶(8)下表面与漏盘(6)的上表面相互贴合。

5.根据权利要求1所述的一种可防止物料飞溅的磨粉机,其特征在于:所述研磨锟(10)的上表面设置为斜面,且研磨锟(10)上表面的导向槽(19)设置为向下的螺纹通道,并且研磨锟(10)的外壁与磨粉机本体(1)的内壁之间为上宽下窄的设置。

6.根据权利要求1所述的一种可防止物料飞溅的磨粉机,其特征在于:所述第二网盘(16)设置为倾斜状,且第二网盘(16)的网眼小于第一网盘(14)的网眼,并且第二网盘(16)较低的一端与返料管(17)的底部贴合连接。
