专利号: 2020217967959
申请人: 刘惠婷
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

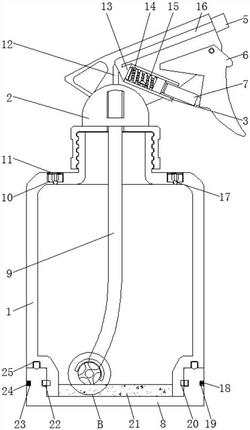

1.一种美容液用的喷涂装置,包括喷涂瓶(1),其特征在于:所述喷涂瓶(1)底部的表面开设有环形槽(25),且环形槽(25)下方的喷涂瓶(1)表面设置有底座(8),并且底座(8)与环形槽(25)相互卡接配合,所述喷涂瓶(1)顶部的表面螺纹连接有盖帽(2),且盖帽(2)远离喷涂瓶(1)一侧的表面固定有喷涂块(4),所述喷涂块(4)底部的内壁铰接有按压把手(6),且按压把手(6)一侧的喷涂块(4)内部开设有液压腔体(13),且液压腔体(13)上方的喷涂块(4)内部开设有喷液腔体(16),并且喷液腔体(16)与液压腔体(13)相连通,所述喷液腔体(16)一端的喷涂块(4)表面固定有喷头(5),且喷头(5)与喷涂块(4)相连通,所述液压腔体(13)的内壁固定有喷涂筒(3),且喷涂筒(3)靠近按压把手(6)一侧的内部设置有活塞杆(7),并且活塞杆(7)一端的表面与按压把手(6)的表面相互铰接,所述喷涂筒(3)内部的活塞杆(7)表面固定有调节弹簧(15),且调节弹簧(15)的内部固定有软性套圈(14),并且软性套圈(14)一端的表面与喷涂筒(3)的内壁固定连接,所述喷涂筒(3)一侧的喷涂块(4)内部开设有吸液腔体(12),且吸液腔体(12)的两端分别与液压腔体(13)和盖帽(2)相连通,所述吸液腔体(12)下方的盖帽(2)内部固定有吸液管(9),且吸液管(9)一端的表面依次贯穿盖帽(2)和喷涂瓶(1)并固定有滚动罩(31)。

2.根据权利要求1所述的一种美容液用的喷涂装置,其特征在于:所述喷涂瓶(1)内侧的底座(8)表面固定有密封垫(21),且密封垫(21)与喷涂瓶(1)的内壁紧密贴合,所述底座(8)两侧的表面皆开设有调节槽(23),且调节槽(23)的内壁固定有伸展弹簧(24)。

3.根据权利要求1所述的一种美容液用的喷涂装置,其特征在于:所述喷涂瓶(1)顶部位置处的两侧皆开设有泄压槽(26),且泄压槽(26)的内壁固定有固定框(10),并且固定框(10)与喷涂瓶(1)相连通,所述固定框(10)的表面覆盖有泄压片(11),且泄压片(11)的内壁固定有球阀(17),并且球阀(17)与泄压槽(26)和喷涂瓶(1)的内壁紧密贴合。

4.根据权利要求1所述的一种美容液用的喷涂装置,其特征在于:所述吸液管(9)下方的滚动罩(31)表面开设有通孔(32),所述滚动罩(31)的内部铰接有配重球(30),且配重球(30)的表面与密封垫(21)的表面相互接触,所,配重球(30)的表面皆开设有吸液孔(33),且相邻吸液孔(33)之间的距离小于通孔(32)的宽度。

5.根据权利要求3所述的一种美容液用的喷涂装置,其特征在于:所述固定框(10)两侧的泄压槽(26)内壁皆固定有泄压弹簧(29),且泄压弹簧(29)一端的表面与泄压片(11)的表面固定连接,所述泄压弹簧(29)上方的泄压片(11)表面皆开设有滑动通槽(27),且滑动通槽(27)的内侧的固定框(10)表面固定有固定柱(28),并且固定柱(28)与滑动通槽(27)相互滑动配合。

6.根据权利要求2所述的一种美容液用的喷涂装置,其特征在于:所述伸展弹簧(24)内侧的表面固定有固定螺柱(18),且固定螺柱(18)一端的表面固定有连接杆(19),并且连接杆(19)一端的表面贯穿调节槽(23)和底座(8)并固定有卡块(22),所述卡块(22)一侧的喷涂瓶(1)表面开设有卡槽(20),且卡槽(20)与卡块(22)相互卡接配合。
