专利号: 2020218071816
申请人: 福建省龙岩市龙清环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

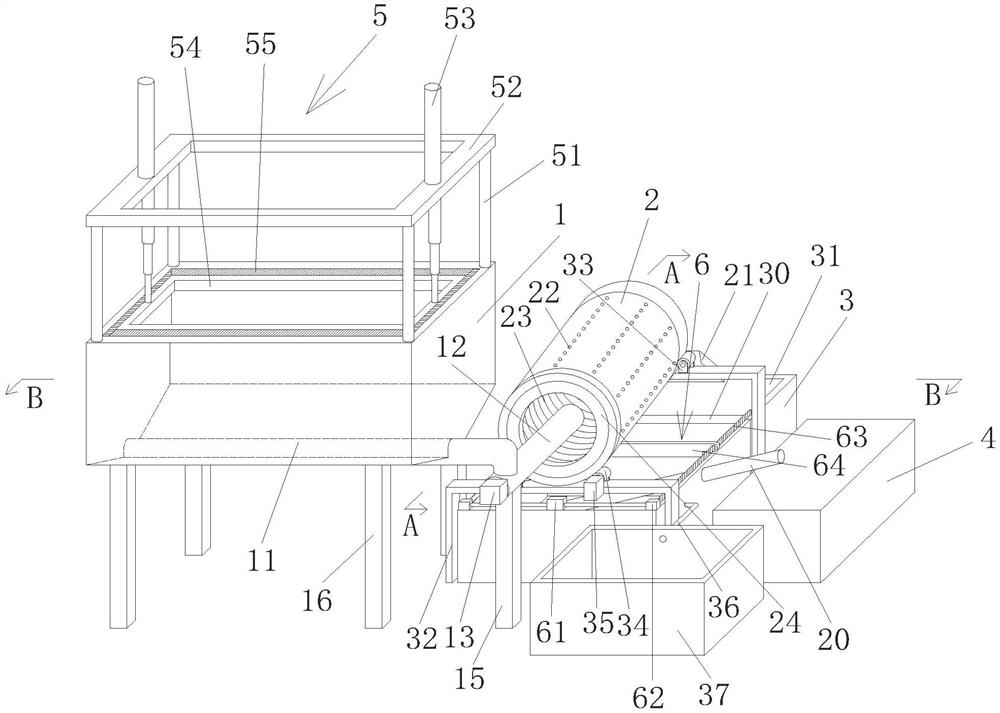

1.一种城市机扫车垃圾分离装置,其特征在于:包括上表面为敞开的湿料接料仓、从前至后向上倾斜的滚筒筛、位于滚筒筛下方的沉淀池和脱水筛,所述湿料接料仓、沉淀池和脱水筛从左至右依次设置,所述湿料接料仓上架设有一用于清洁所述湿料接料仓内壁的清洁机构;所述湿料接料仓内下端设置有第一输送套筒,所述第一输送套筒内设置有第一输送绞龙,且所述第一输送套筒的出口穿过所述湿料接料仓的右侧面延伸至所述湿料接料仓外,所述第一输送套筒的出口连接有第二输送套筒,且所述第二输送套筒位于所述第一输送套筒下方,所述第二输送套筒内设置有第二输送绞龙,所述第二输送套筒的出料口落入所述滚筒筛的进料口内,所述滚筒筛的出料口处设置有倾斜向下的出料斗;所述沉淀池内设置有位于沉淀池底部且倾斜向上的输送螺旋,所述输送螺旋的出料口伸出沉淀池且位于脱水筛的进料侧,所述沉淀池内后端经一隔板形成用于接收所述出料斗物料的接料箱,所述沉淀池的上部设有一用以将漂浮物刮离且将漂浮物输送至所述接料箱内的刮板机构。

2.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述沉淀池外侧前后两端均架设有用于支撑所述滚筒筛的U形支撑架,所述U形支撑架的横杆位于所述沉淀池上方,所述U形支撑架的横杆上表面左右两端均设置有两支撑块,所述两支撑块前后对称,所述两支撑块之间设置有滚轮,所述滚筒筛架设在左右两端的滚轮上,前端U形支撑架的横杆前表面左右两端均设置有用于带动所述滚轮转动的第一电机,前端U形支撑架的横杆高度低于后端U形支撑架的横杆高度。

3.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述第二输送套筒前端设置有用于驱动所述第二输送绞龙的第二电机,所述湿料接料仓左侧面设置有用于驱动所述第一输送绞龙的第三电机,所述沉淀池前方设置有用于支撑所述第二输送套筒的支撑架。

4.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述沉淀池的一侧壁上连接有一溢流管,所述溢流管出水端穿过所述沉淀池外壁延伸至所述沉淀池外侧,所述沉淀池前端右方设置有储水箱,所述溢流管的出水口与所述储水箱连接;所述沉淀池的截面为锥形。

5.根据权利要求4所述的一种城市机扫车垃圾分离装置,其特征在于:所述刮板机构包括双输出电机,所述双输出电机设置于所述沉淀池前侧壁上表面中部,所述沉淀池前侧壁上表面左右两端均设置有转向器,所述双输出电机的输出轴与所述转向器连接,所述转向器后输出端与一螺杆连接,左右两螺杆之间螺旋套设有用于将所述沉淀池水面上漂浮物刮离至所述接料箱内的刮板,所述溢流管的进水口低于所述刮板下表面设置。

6.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述湿料接料仓下方四周均设置有支撑脚。

7.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述清洁机构包括支撑柱,所述湿料接料仓上表面四角均设置有所述支撑柱,所述支撑柱上表面架设有支撑框架,所述支撑框架的左右横杆中部设置有多节伸缩气缸,所述多节伸缩气缸的伸缩端穿过所述支撑框架的左右横杆延伸至所述支撑框架下方,所述多节伸缩气缸的伸缩端下方连接有清洁框架,所述清洁框架外周侧壁均设置有清洁毛刷,且所述清洁毛刷设置于所述湿料接料仓内侧。

8.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述滚筒筛外周侧壁均等距离开设有多排出料孔,所述滚筒筛的内周侧壁设置有用于传输物料的内螺纹,所述滚筒筛的进料端设置有一挡料环。

9.根据权利要求8所述的一种城市机扫车垃圾分离装置,其特征在于:所述出料孔的孔径范围为4mm‑15mm之间。

10.根据权利要求1所述的一种城市机扫车垃圾分离装置,其特征在于:所述沉淀池内底部设置有从左至右向上倾斜的倾斜板,所述倾斜板与所述沉淀池内底面形成一倾斜角C,所述倾斜角C,所述倾斜角C的范围为15º‑45º之间。
