专利号: 2020218093143
申请人: 温州一鼎仪器制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

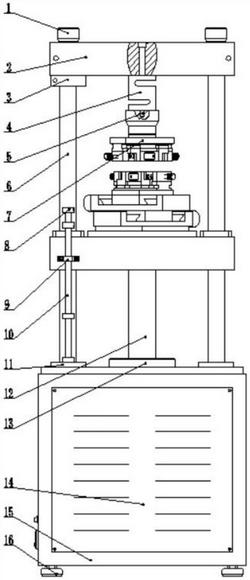

1.一种全自动插拔力试验机,包括箱体(15),其特征在于,所述箱体(15)内壁的一侧固定安装有伺服电机(38),所述伺服电机(38)的输出端通过第一同步轮(39)与同步带(41)的一侧传动连接,所述同步带(41)的另一侧与第二同步轮(40)的一侧传动连接,所述第二同步轮(40)的中部通过第一平面推力轴承(35)、深沟球轴承(36)和第二平面推力轴承(37)与滚珠丝杆副(34)的顶部固定连接,所述滚珠丝杆副(34)的顶部分别穿过箱体(15)顶部的中心和底板(21)顶部的中心与丝杆连接套(12)的底部固定连接,所述丝杆连接套(12)的顶部与活动块(19)的底部固定连接,所述活动块(19)的两端分别与两个导柱(6)的中部滑动连接,所述活动块(19)的顶部固定连接有活动平台固定板(17),所述活动平台固定板(17)的顶部固定连接有固定盘(18),两个所述导柱(6)的底部分别与箱体(15)顶部的两侧固定连接,两个所述导柱(6)的顶部分别与固定块(2)底部的两侧固定连接,所述固定块(2)底部的中心通过传感器(4)和连接螺钉(5)固定安装有夹具一套(7),所述箱体(15)的一侧固定安装有后盖板(14),所述箱体(15)的一端固定安装有侧板(29),所述侧板(29)的一侧固定安装有DB-9接口(30)、船型开关(31)和电源插座(32),所述箱体(15)内壁顶部的一侧固定连接有连接板(42),所述连接板(42)底部的一侧固定连接有霍尔开关安装板(43),所述霍尔开关安装板(43)的一侧固定安装有霍尔开关(44),所述连接板(42)底部的另一侧固定连接有限位侧板(46),所述限位侧板(46)一侧的底部固定连接有弹簧座(48),所述箱体(15)内壁顶部的另一侧固定连接有立柱(50)。

2.根据权利要求1所述的一种全自动插拔力试验机,其特征在于:所述箱体(15)底部的四个边角均固定连接有底脚(16)。

3.根据权利要求1所述的一种全自动插拔力试验机,其特征在于:两个所述导柱(6)与底板(21)的连接处均固定设置有第一轴套(11),其中一个所述第一轴套(11)的一侧固定连接有导向螺钉(20),所述丝杆连接套(12)与底板(21)的连接处固定设置有第二轴套(13),所述活动块(19)的一侧固定连接有导向块(9),所述导向块(9)的中部有限位杆(10)从孔内穿过,所述限位杆(10)的底部分别穿过箱体(15)和弹簧座(48)延伸至箱体(15)的内部,所述限位杆(10)与弹簧座(48)连接处的两侧均固定连接有第二限位套(45),其中一个所述第二限位套(45)的一侧固定连接有限位侧板(46),两个所述第二限位套(45)与弹簧座(48)之间均设置有压缩弹簧(47),所述限位杆(10)的顶部固定连接有第一限位套(8)。

4.根据权利要求1所述的一种全自动插拔力试验机,其特征在于:所述箱体(15)的另一侧通过液晶屏固定框(27)和按键面板安装板(28)固定安装有显示电路板(26),所述显示电路板(26)的一侧固定安装有按键面板(24),所述按键面板(24)的一侧固定安装有指示灯(22)、急停按钮(23)和液晶屏(25)。

5.根据权利要求1所述的一种全自动插拔力试验机,其特征在于:所述箱体(15)内壁的底部固定安装有开关电源(51),所述箱体(15)内壁的另一侧固定安装有主线路板(49)。

6.根据权利要求1所述的一种全自动插拔力试验机,其特征在于:所述固定块(2)的顶部固定连接有两个对称的装饰套(1),其中一个所述导柱(6)与固定块(2)的连接处固定设置有固定套(3),两个所述导柱(6)与活动块(19)的连接处均固定设置有直线轴承(33)。
