专利号: 2020218130176
申请人: 白海侠
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

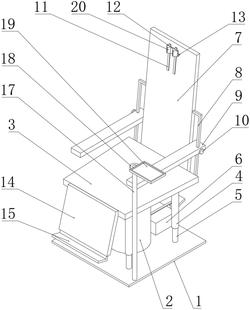

1.一种用于耳鼻喉科疾病诊疗的医疗椅,包括基板(1),其特征在于:所述基板(1)的顶面中部固定安装有液压缸(2),液压缸(2)的伸缩端固定连接有座板(3),液压缸(2)外设有液压泵(6),液压泵(6)固定安装在基板(1)的顶面,座板(3)的一侧固定连接有靠板(7),靠板(7)的两侧对称设有支撑杆(8),支撑杆(8)的杆体与靠板(7)平行且同向,支撑杆(8)的一端固定连接在靠板(7)的外壁上,支撑杆(8)的另一端固定连接在座板(3)的侧壁上,支撑杆(8)的外壁滑动连接有扶手(9),扶手(9)的一侧与靠板(7)的外壁滑动连接,扶手(9)的另一侧螺纹连接有第一螺纹柄(10),第一螺纹柄(10)的一端穿过扶手(9)的侧壁且与支撑杆(8)的外壁碰触,靠板(7)的上部一侧对称固定连接有滑轨(11),滑轨(11)的外壁滑动连接有与其相适配的滑块(12),滑块(12)的一侧螺纹连接有第二螺纹柄(13),第二螺纹柄(13)的一端穿过滑块(12)且与滑轨(11)的外壁碰触,滑块(12)的外侧固定连接有头枕(20),座板(3)的另一侧固定连接有挡板(14)挡板(14)的内壁滑动连接有踏板(15),挡板(14)的一侧外壁对称固定连接有气动弹簧(16),气动弹簧(16)的伸缩端固定连接在踏板(15)的下部侧壁上。

2.根据权利要求1所述的一种用于耳鼻喉科疾病诊疗的医疗椅,其特征在于:所述座板(3)的底面四角均固定连接有套管(4),套管(4)的内壁滑动连接有与其相适配的插杆(5),插杆(5)的一端固定连接在基板(1)的顶面。

3.根据权利要求1所述的一种用于耳鼻喉科疾病诊疗的医疗椅,其特征在于:所述挡板(14)为倾斜设置,挡板(14)底面开设有插槽。

4.根据权利要求1所述的一种用于耳鼻喉科疾病诊疗的医疗椅,其特征在于:所述头枕(20)为波纹状,所述踏板(15)为L形。

5.根据权利要求1所述的一种用于耳鼻喉科疾病诊疗的医疗椅,其特征在于:所述基板(1)的顶面一角固定连接有立杆(17),立杆(17)的顶部外壁转动连接有托板(18),托板(18)的顶面固定连接有托盘(19),托盘(19)内设有器械。

6.根据权利要求1所述的一种用于耳鼻喉科疾病诊疗的医疗椅,其特征在于:所述液压缸(2)通过管路与液压泵(6)管路连接。
