专利号: 2020218209794
申请人: 常州市宝珂精密工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

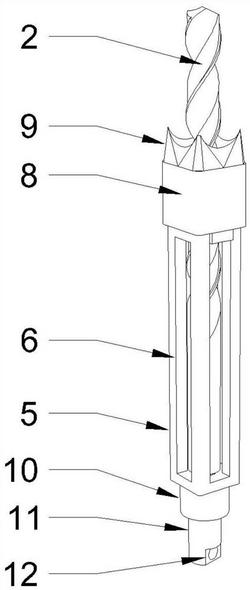

1.一种组合式平面切削高硬度铣刀,其特征在于:包括铣刀柱(1)、铣刀刃(2)、第一退屑槽(3)、螺纹柱(4)、切削柱(5)、第二退屑槽(6)、螺孔(7)、固定头(8)、切削铣刀(9)、固定底座(10)、连接柱(11)、卡槽(12)和固定孔(13);所述铣刀柱(1)通过螺纹柱(4)连接在切削柱(5)内部空腔中,所述铣刀刃(2)设置在铣刀柱(1)的侧壁上,所述第一退屑槽(3)设置在铣刀刃(2)之间,所述螺纹柱(4)竖直焊接固定在铣刀柱(1)的底部,所述第二退屑槽(6)设置在切削柱(5)的四周侧壁上,所述螺孔(7)呈内凹式设置在切削柱(5)内部空腔底部,且位于固定底座(10)上表面,所述固定头(8)焊接固定在切削柱(5)的顶端,所述切削铣刀(9)竖直固定在固定头(8)的顶部,所述固定底座(10)焊接固定在切削柱(5)的底部,所述连接柱(11)竖直固定在固定底座(10)的底部,所述卡槽(12)位于连接柱(11)侧壁底部,所述固定孔(13)水平贯穿卡槽(12)设置。

2.根据权利要求1所述的一种组合式平面切削高硬度铣刀,其特征在于:所述铣刀柱(1)通过螺纹柱(4)旋拧锁定在螺孔(7)内,进而与切削柱(5)呈可拆卸式连接固定。

3.根据权利要求1所述的一种组合式平面切削高硬度铣刀,其特征在于:所述第一退屑槽(3)整体呈螺旋状设置。

4.根据权利要求1所述的一种组合式平面切削高硬度铣刀,其特征在于:所述第二退屑槽(6)呈前后左右对称式竖直设置,且与切削柱(5)的内部空腔贯通连接。

5.根据权利要求1所述的一种组合式平面切削高硬度铣刀,其特征在于:所述切削铣刀(9)有四个直角状,且采用无缝焊接技术与固定头(8)焊接固定。

6.根据权利要求1所述的一种组合式平面切削高硬度铣刀,其特征在于:所述连接柱(11)通过卡槽(12)与外接固定杆件定位卡接,并通过螺丝水平贯穿固定孔(13)旋拧锁定。
