专利号: 2020218297403
申请人: 江苏圆圆特钢股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

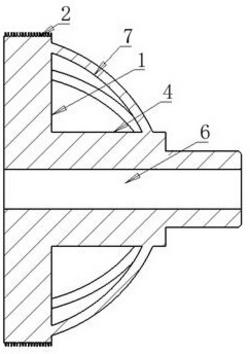

1.一种不锈钢棒材加热高效定位组件,其特征在于:包括中心轴为左右方向的圆柱形主体放置稳定支撑连接座(1),所述主体放置稳定支撑连接座(1)的外圆柱面上设有左右均匀分布且中心轴相同的圆柱形加速通风导向连接槽(2),所述主体放置稳定支撑连接座(1)的左侧端面上设有将右侧端面完全贯穿的圆柱形主体放置配合稳定连接槽(3),所述主体放置配合稳定连接槽(3)将所述主体放置稳定支撑连接座(1)的外侧圆柱面完全贯穿,所述主体放置配合稳定连接槽(3)的内圆柱形结构的周长大于同直径圆柱形结构周长的一半,所述体放置稳定支撑连接座(1)的右侧设有一体成型的圆柱形主体加固稳定支撑连接柱(4),所述主体加固稳定支撑连接柱(4)的右侧端面中心位置设有一体成型的圆柱形主体装配紧固连接装配柱(5),所述主体装配紧固连接装配柱(5)的右侧端面中心位置设有将零件左侧中心位置完全贯穿的圆柱形中心装配锁紧固定连接孔(6),所述主体放置稳定支撑连接座(1)的右侧端面与所述主体加固稳定支撑连接柱(4)的外圆柱面靠右侧的位置设有圆弧形主体加固配合连接柱(7)。2.根据权利要求1所述的一种不锈钢棒材加热高效定位组件,其特征在于:所述主体加固配合连接柱(7)通过焊接的方式与所述主体放置稳定支撑连接座(1)连接在一起。3.根据权利要求1所述的一种不锈钢棒材加热高效定位组件,其特征在于:所述主体加固配合连接柱(7)在左右方向的投影未超出所述主体放置稳定支撑连接座(1)在左右方向投影的区域。4.根据权利要求1所述的一种不锈钢棒材加热高效定位组件,其特征在于:所述主体加固稳定支撑连接柱(4)的直径小于所述主体放置稳定支撑连接座(1)直径的一半。5.根据权利要求1所述的一种不锈钢棒材加热高效定位组件,其特征在于:所述主体加固配合连接柱(7)的截面为圆柱形结构。
