专利号: 2020218321402
申请人: 黄小离
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

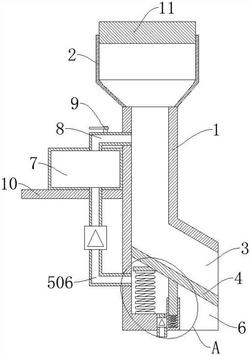

1.一种煤仓下煤管防堵装置,包括导料管(1)、入料斗(2)、排料口(3),所述入料斗(2)固定连接在导料管(1)的上端,所述排料口(3)位于导料管(1)的下端,其特征在于,所述入料斗(2)上端可拆卸连接有密封盖(11),所述排料口(3)内滑动连接有导料板(4),所述导料管(1)靠近排料口(3)的一端设有气仓(503),所述气仓(503)的侧壁设有滑槽(5),所述滑槽(5)内滑动连接有推杆(501),所述推杆(501)位于滑槽(5)内的一端固定连接有第一弹簧(502),所述第一弹簧(502)远离推杆(501)的一端固定连接在滑槽(5)的内壁,所述推杆(501)远离第一弹簧(502)的一端与导料板(4)固定连接,所述气仓(503)上设有进气管(505)和排气管(506),所述排气管(506)远离气仓(503)的一端固定连接有储气箱(7),所述储气箱(7)固定连接在导料管(1)的侧壁,所述储气箱(7)上端设有喷气管(8),所述喷气管(8)远离储气箱(7)的一端与导料管(1)固定连接,所述喷气管(8)上设有控制阀(9),所述进气管(505)和排气管(506)上均设有单向阀。

2.根据权利要求1所述的一种煤仓下煤管防堵装置,其特征在于,所述气仓(503)内设有第二弹簧(504),所述第二弹簧(504)的两端分别与导料板(4)、气仓(503)的内壁固定连接。

3.根据权利要求1所述的一种煤仓下煤管防堵装置,其特征在于,所述导料板(4)侧边设有密封橡胶圈。

4.根据权利要求2所述的一种煤仓下煤管防堵装置,其特征在于,所述气仓(503)内固定连接有伸缩杆(507),所述伸缩杆(507)的伸缩端固定连接在导料板(4)下端。

5.根据权利要求4所述的一种煤仓下煤管防堵装置,其特征在于,所述导料管(1)侧壁设有支撑板(10),所述储气箱(7)位于支撑板(10)上。

6.根据权利要求5所述的一种煤仓下煤管防堵装置,其特征在于,所述排料口(3)下端对称设有限位板(6),所述限位板(6)与导料板(4)相匹配。
