专利号: 2020218358040
申请人: 成都市华星兴印务制作有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

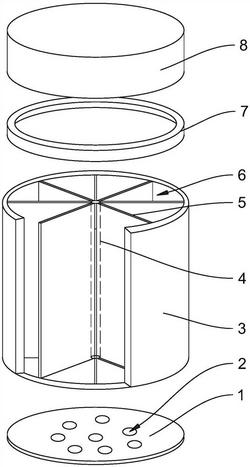

1.一种印刷版材烘干装置,其特征在于,包括筒体和出风机构,所述筒体内设置有转轴,所述转轴沿筒体轴线设置,且能自由转动,所述转轴与所述筒体的内壁之间间隔均匀设置有多个分隔板,两个相邻所述分隔板之间限定形成烘干通道,所述出风机构与所述烘干通道一一对接,使所述出风机构产生的气流进入烘干通道;

所述出风机构设置在所述筒体一端,所述出风机构与所述筒体之间设置有用于对气流加热的加热结构。

2.根据权利要求1所述的印刷版材烘干装置,其特征在于,所述加热结构包括加热环,所述加热环上排布有换热管路,所述换热管路两端连接有加热设备。

3.根据权利要求2所述的印刷版材烘干装置,其特征在于,所述换热管路的管壁外表面还均匀设置有散热翅片。

4.根据权利要求1所述的印刷版材烘干装置,其特征在于,所述分隔板为框架结构,所述版材能设置在所述框架结构内。

5.根据权利要求1所述的印刷版材烘干装置,其特征在于,所述分隔板一侧与所述转轴固定连接,另一侧与所述筒体的内壁间隙配合。

6.根据权利要求1所述的印刷版材烘干装置,其特征在于,所述筒体底部设置有端盖。

7.根据权利要求6所述的印刷版材烘干装置,其特征在于,所述端盖上开设有排气孔。

8.根据权利要求7所述的印刷版材烘干装置,其特征在于,所述端盖上设置有用于吸附杂质的吸附层。

9.根据权利要求1所述的印刷版材烘干装置,其特征在于,所述出风机构包括空气压缩机,所述空气压缩机为电磁式空气泵。
