专利号: 2020218480748
申请人: 张进花
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

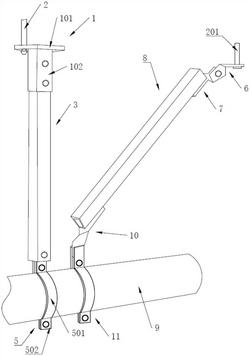

1.一种钢构厂房用抗震支架,其特征在于,包括安装座,所述安装座上设有多个与钢构厂房相连的第一连接元件,所述安装座上还通过连接咬合机构连接有竖向设置的第一支撑梁,所述第一支撑梁远离所述安装座的一端通过所述连接咬合机构连接有用于夹装消防管道的第一吊环;

还包括第一连接座,所述第一连接座上设有至少一个与所述钢构厂房相连的第二连接元件,所述第一连接座上铰接有第二连接座,所述第二连接座通过所述连接咬合机构连接有倾斜设置的第二支撑梁,所述第二支撑梁远离所述第二连接座的一端通过所述连接咬合机构连接有第三连接座,所述第三连接座上铰接有用于夹装所述消防管道的第二吊环。

2.根据权利要求1所述的钢构厂房用抗震支架,其特征在于,所述第一支撑梁和所述第二支撑梁均包括中空结构的方形钢梁梁体,所述梁体的一侧为沿所述梁体长度方向延伸的开口部,位于所述开口部两侧的所述梁体上设有折弯咬合部,所述折弯咬合部向所述中空结构内折弯,且位于所述中空结构内的所述折弯咬合部上设有第一咬合齿。

3.根据权利要求2所述的钢构厂房用抗震支架,其特征在于,所述连接咬合机构包括位于所述中空结构内的方形连接块,位于所述开口部两侧的所述连接块上均设有与所述第一咬合齿相适配的第二咬合齿,与所述开口部对应位置的所述连接块上设有螺纹孔,所述螺纹孔上螺纹安装有连接螺栓;

还包括塑料材质的预装件,所述预装件上设有定位所述连接块的定位槽,与所述螺纹孔对应位置的所述预装件上设有供所述连接螺栓穿过的通孔;所述预装件上还设有多个与所述梁体外壁相抵的限位片。

4.根据权利要求3所述的钢构厂房用抗震支架,其特征在于,所述限位片上设有凸出设置的施力拉片。

5.根据权利要求1至4任一项所述的钢构厂房用抗震支架,其特征在于,所述第一连接座、所述第二连接座和所述第三连接座均包括两个连接体,每个所述连接体上均设有连接孔;两所述连接体扭弯成型、且相互垂直设置。

6.根据权利要求5所述的钢构厂房用抗震支架,其特征在于,所述安装座包括套装在所述第一支撑梁外壁上的连接套,所述连接套上设有连接板,所述第一连接元件穿过所述连接板与所述钢构厂房相连。

7.根据权利要求6所述的钢构厂房用抗震支架,其特征在于,所述第一吊环和所述第二吊环均包括两个弧形结构的板体,所述板体的两端均设有平直设置的连接部。
