专利号: 2020218487959
申请人: 泉州市商容五金饰品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 鞋类
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

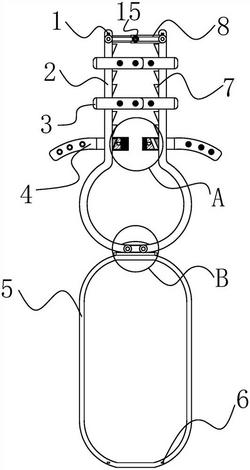

1.一种便捷鞋扣,其特征在于:包括连接件(9)及分别与连接件(9)铰接的两个扣合件(2),且扣合件(2)远离铰接处的位置分别铰接有互相活动连接的活动块(8),所述扣合件(2)的两侧滑动连接有滑动件(3),所述滑动件(3)滑动连接有限位件(10),且限位件(10)与滑动件(3)之间设有抵触弹簧(12),所述滑动件(3)设有容纳鞋带穿过的鞋孔(13),且限位件(10)设有与鞋孔(13)重合的开孔(11),所述扣合件(2)两侧对称设有齿条(7),所述限位件(10)设有与齿条(7)配合的齿台。

2.根据权利要求1所述的一种便捷鞋扣,其特征在于:所述滑动件(3)分别设有互相配合的纽扣带(4)。

3.根据权利要求1所述的一种便捷鞋扣,其特征在于:其中一个所述的活动块(8)穿设有带滚轮(17)的导杆(16),且另一个活动块(8)设有导轨,所述导杆(16)在滚轮(17)的一侧螺纹连接有旋钮(15)。

4.根据权利要求1‑3任意一条所述的一种便捷鞋扣,其特征在于:所述连接件(9)还铰接有装饰盖(5),且装饰盖(5)设有凹台(6),所述凹台(6)设有斜面,且活动块(8)设有与斜面紧密配合的弹性卡爪(1)。

5.根据权利要求4所述的一种便捷鞋扣,其特征在于:所述装饰盖(5)上设有装饰花件(14)。

6.根据权利要求4所述的一种便捷鞋扣,其特征在于:所述斜面沿着高度方向倾斜,且弹性卡爪(1)设有与斜面契合的楔形部。

7.根据权利要求1所述的一种便捷鞋扣,其特征在于:所述连接件(9)及扣合件(2)的材料为复合碳纤维。
