专利号: 2020218493269
申请人: 南京菲兰化妆品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

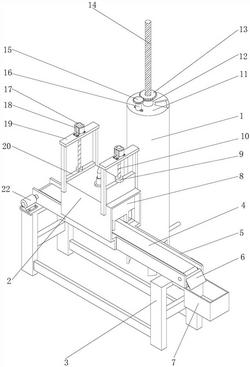

1.一种液态化妆品定量装瓶装置,包括原料舱(1)、无菌舱(2)和传送带(4),其特征在于:所述原料舱(1)的顶部固定连接有固定平台(11),所述固定平台(11)的上表面通过螺栓安装有一号电机(16),所述一号电机(16)的输出端上固定连接有驱动齿轮(15),所述固定平台(11)的正中心处固定连接有固定通孔(12),所述固定通孔(12)的顶部转动连接有从动齿轮(13),所述从动齿轮(13)与驱动齿轮(15)啮合,所述从动齿轮(13)的内部设置有螺纹孔,所述螺纹孔的内部通过螺纹连接有主螺纹柱(14),所述主螺纹柱(14)的底部固定连接有推盘(30),所述推盘(30)的两侧内部设置有弹射孔(35),所述弹射孔(35)的底部固定连接有伸缩杆(34),所述伸缩杆(34)的输出端上固定连接有弹簧(33),所述弹簧(33)的前端固定连接有限位卡块(32),所述原料舱(1)的内壁两侧对称设置有两排限位孔(31),所述原料舱(1)分别设置有进料管(26)和出料通管(27),所述进料管(26)和出料通管(27)上均设置有自闭阀门(25),所述出料通管(27)的另一端固定连接有注射口(21),所述传送带(4)的两端设置有两个转动轴,所述转动轴的两端转动连接有两侧固定板(5),所述两侧固定板(5)的底部固定连接有支撑架(3),所述支撑架(3)的左端顶部通过螺栓安装有三号电机(22),所述三号电机(22)的输出端固定连接在传送带(4)的左端的转动轴上,所述两侧固定板(5)的中部固定连接有无菌舱(2),所述无菌舱(2)的内部固定连接有紫外线灯(23),所述无菌舱(2)的左右两端分别设置有出口挡板(8)和入口挡板(20),所述出口挡板(8)和入口挡板(20)的内部均设置有通孔,所述出口挡板(8)和入口挡板(20)的顶部均固定连接有升降螺母(9),所述升降螺母(9)内螺纹连接有细螺纹柱(10),所述无菌舱(2)的左右两端的外壁上固定连接有固定架(19),所述固定架(19)的顶部通过螺栓安装有电机套(18),所述电机套(18)的内部设置有二号电机(17),所述二号电机(17)的输出端固定连接在细螺纹柱(10)的顶部。

2.根据权利要求1所述的一种液态化妆品定量装瓶装置,其特征在于:所述传送带(4)的右端设置有除垢片(6),所述除垢片(6)的顶端紧贴传送带(4)的外表面。

3.根据权利要求1所述的一种液态化妆品定量装瓶装置,其特征在于:所述传送带(4)的右端通过螺栓安装有存污箱(7)。

4.根据权利要求1所述的一种液态化妆品定量装瓶装置,其特征在于:所述自闭阀门(25)的内部顶部固定连接有四号电机(24),所述四号电机(24)的输出端固定连接有封液板(28),所述封液板(28)与四号电机(24)的连接处设置有密封圈(36)。

5.根据权利要求1所述的一种液态化妆品定量装瓶装置,其特征在于:所述推盘(30)的底部固定连接有橡胶密封垫(29)。
