专利号: 2020218560865
申请人: 广州海泉装饰设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

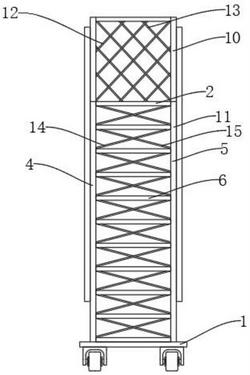

1.一种稳定性强的钢梯连接结构,包括底板(1)和顶板(2),其特征在于:所述底板(1)与顶板(2)之间安装有竖板(3)、第一侧板(4)和第二侧板(5),且第一侧板(4)和第二侧板(5)位于竖板(3)的前方,且第一侧板(4)和第二侧板(5)分别位于底板(1)上端的两侧,所述第一侧板(4)与第二侧板(5)之间安装有若干钢梯踏板(6),所述第一侧板(4)和第二侧板(5)的下端均设置有立柱(7),所述立柱(7)的上端安装有减震杆(8),所述减震杆(8)与立柱(7)之间安装有减震弹簧(9),且竖板(3)与底板(1)和顶板(2)均焊接连接,且第一侧板(4)和第二侧板(5)与底板(1)和顶板(2)均焊接连接,且第一侧板(4)和第二侧板(5)与钢梯踏板(6)均焊接连接,且底板(1)与立柱(7)焊接连接,且减震杆(8)与第一侧板(4)和第二侧板(5)均焊接连接。

2.根据权利要求1所述的一种稳定性强的钢梯连接结构,其特征在于:所述顶板(2)的上端安装有围栏(10),所述第一侧板(4)和第二侧板(5)的外侧均安装有护栏(11),且顶板(2)与围栏(10)焊接连接,且第一侧板(4)和第二侧板(5)与护栏(11)均焊接连接,且围栏(10)与护栏(11)焊接连接。

3.根据权利要求2所述的一种稳定性强的钢梯连接结构,其特征在于:所述围栏(10)的后端设置有第一加固杆(12)和第二加固杆(13),所述围栏(10)的两侧和护栏(11)的外侧均设置有安全网(18),且安全网(18)与护栏(11)和围栏(10)固定连接,且第一加固杆(12)和第二加固杆(13)与围栏(10)均焊接连接。

4.根据权利要求1所述的一种稳定性强的钢梯连接结构,其特征在于:两个所述钢梯踏板(6)之间设置有第三加固杆(14)和第四加固杆(15),且第三加固杆(14)和第四加固杆(15)与钢梯踏板(6)均焊接连接。

5.根据权利要求1所述的一种稳定性强的钢梯连接结构,其特征在于:所述钢梯踏板(6)的上端设置有若干通槽(16)。

6.根据权利要求1所述的一种稳定性强的钢梯连接结构,其特征在于:所述底板(1)下端的边角处均安装有万向刹车滚轮(17),且万向刹车滚轮(17)与底板(1)通过螺栓连接。
