专利号: 2020218669923
申请人: 永昌县龙德工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

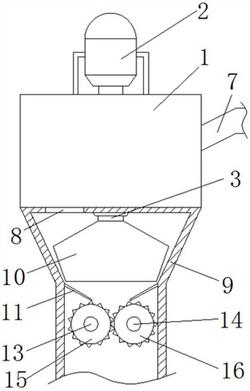

1.一种间歇式供料的石灰石粉破碎装置,包括供料装置(1)、主电机(2)、挤压块(10)和副电机(12),其特征在于:所述供料装置(1)底部固定连接有破碎斗(9),且供料装置(1)的顶部中心处轴承贯穿设置有主电机(2),并且主电机(2)的输出轴端部固定连接有竖杆(3),而且竖杆(3)贯穿于供料装置(1)的底部中心位置处,所述竖杆(3)位于供料装置(1)内部的外壁上固定连接有刷杆(4),且竖杆(3)位于供料装置(1)内部的下端外壁上固定连接有转盘(5),并且转盘(5)上开设有漏料口(6),所述供料装置(1)的右侧外壁上贯穿连接有进料通道(7),且供料装置(1)的底部左侧预留有放料口(8),所述竖杆(3)位于破碎斗(9)内部的外壁上固定连接有挤压块(10),且破碎斗(9)的转角处设置有导向板(11),所述副电机(12)贯穿破碎斗(9)的外壁,且副电机(12)固定设置于破碎斗(9)的外壁上,并且破碎斗(9)的内部通过转轴贯穿设置有第一横杆(13)与第二横杆(14),所述第一横杆(13)与第二横杆(14)的外壁上分别固定安装有第一破碎辊(15)和第二破碎辊(16),且第一横杆(13)与第二横杆(14)贯穿破碎斗(9)的外壁均固定设置有齿轮,并且第一横杆(13)的端部与副电机(12)的输出轴固定连接。

2.根据权利要求1所述的一种间歇式供料的石灰石粉破碎装置,其特征在于:所述竖杆(3)和转盘(5)之间竖向同轴分布,且转盘(5)上的漏料口(6)和放料口(8)形状相同、大小相等。

3.根据权利要求1所述的一种间歇式供料的石灰石粉破碎装置,其特征在于:所述转盘(5)与供料装置(1)的底面互相平行,且转盘(5)的侧边与供料装置(1)的内壁相贴合。

4.根据权利要求1所述的一种间歇式供料的石灰石粉破碎装置,其特征在于:所述挤压块(10)的上表面设置为斜面,且挤压块(10)的上表面开设有螺纹向下的通道,并且挤压块(10)的外壁与破碎斗(9)的内壁之间为上宽下窄的设置。

5.根据权利要求1所述的一种间歇式供料的石灰石粉破碎装置,其特征在于:所述导向板(11)关于破碎斗(9)的竖向中线轴线对称分布,破碎斗(9)与供料装置(1)之间为同一竖向中心轴线设置。

6.根据权利要求1所述的一种间歇式供料的石灰石粉破碎装置,其特征在于:所述第一破碎辊(15)和第二破碎辊(16)之间相互啮合,且第一破碎辊(15)和第二破碎辊(16)设置为同一水平面高度。
