专利号: 2020218715122
申请人: 苏州瑞盟山橡塑制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

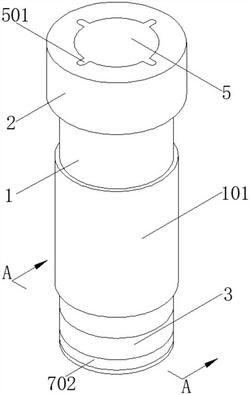

1.一种玻璃杯的密封防水结构,包括玻璃杯主体(1);

其特征在于:所述玻璃杯主体(1)的顶端螺纹连接有杯盖(2),且玻璃杯主体(1)的底端固定连接有底座(3),所述玻璃杯主体(1)的外缘面居中设置有橡胶防滑套(101);

所述杯盖(2)内活动设置有抵接于玻璃杯主体(1)顶端的密封垫圈(201),且杯盖(2)顶端的中心开设有通槽,所述通槽内居中设置有第一圆环(202),所述第一圆环(202)的内缘面开设有第一内螺纹,且第一圆环(202)的内缘面螺纹连接有密封盖(4);

所述底座(3)底端的中心开设有腔槽,且腔槽的内缘面开设有供第二圆环(7)螺纹连接的第二内螺纹,所述腔槽朝向玻璃杯主体(1)的一侧开设有供活性炭包(6)活动设置的安装槽,且安装槽远离活性炭包(6)的一侧活动设置有抵接活性炭包(6)的固定塞(601);

所述第二圆环(7)的底端固定连接有底板(701),且底板(701)的底端粘接设置有橡胶防滑垫(702)。

2.根据权利要求1所述的一种玻璃杯的密封防水结构,其特征在于:所述密封盖(4)的顶端呈环形阵列开设有多组插孔(401),且密封盖(4)的顶端抵接有硅胶垫(5),所述硅胶垫(5)活动设置于通槽内,且硅胶垫(5)的外缘面呈环形阵列构造有多组定位垫(501)。

3.根据权利要求2所述的一种玻璃杯的密封防水结构,其特征在于:所述杯盖(2)配合多组定位垫(501)开设多组供定位垫(501)活动设置的卡槽,且多组定位垫(501)底端的中心均固定设置有定位杆(502),所述杯盖(2)配合多组定位杆(502)开设多组供定位杆(502)插入的定位槽。

4.根据权利要求1所述的一种玻璃杯的密封防水结构,其特征在于:所述密封盖(4)底端的中心固定设置有套筒(8),且套筒(8)的底端开设有螺纹槽,所述套筒(8)的底端螺纹连接有第三圆环(801),且第三圆环(801)固定连接有茶隔(802),所述第三圆环(801)的外缘面呈环形阵列开设有多组第一圆孔,且第三圆环(801)的底端呈环形阵列开设有多组第二圆孔。

5.根据权利要求4所述的一种玻璃杯的密封防水结构,其特征在于:所述茶隔(802)内缘面的顶端呈环形阵列设置有多组支撑块(9),且多组支撑块(9)的顶端抵接有盖板(901),多组所述支撑块(9)的顶端均固定连接有固定杆(902),且盖板(901)配合固定杆(902)开设有多组供固定杆(902)穿过的固定槽,所述盖板(901)顶端的中心固定设置有把手(10)。
