专利号: 202021873674X
申请人: 杨优秀
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

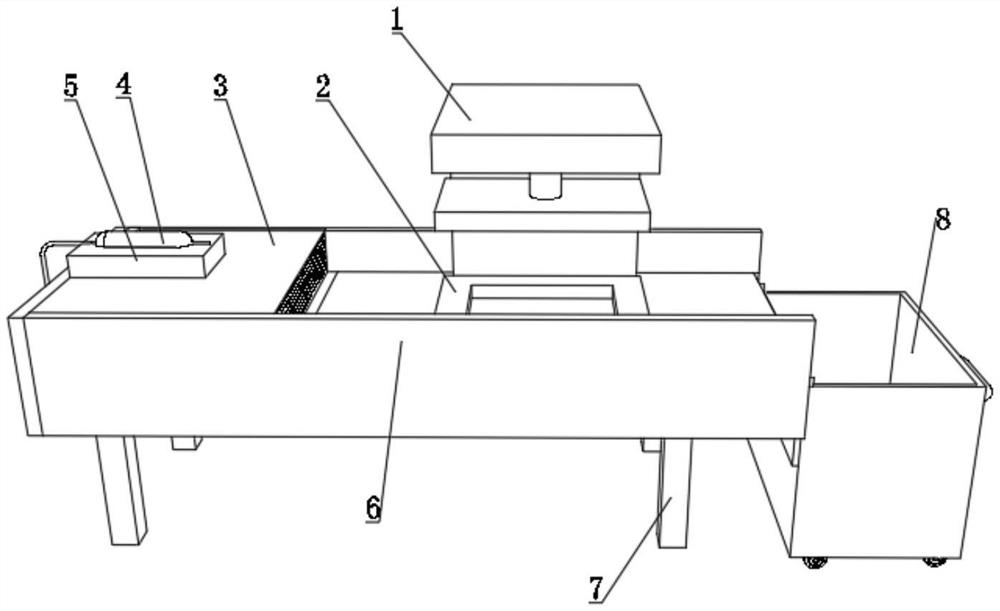

1.一种塑料模具加工用废料吹除装置,包括工作台(7),其特征在于,所述工作台(7)的顶部通过螺栓固定有下模具(2)和上模具(1),工作台(7)的一侧开设有卡接槽(16),卡接槽(16)的内壁通过螺钉固定有L形连接板(9),L形连接板(9)的一侧焊接有磁铁块(10),L形连接板(9)的一侧设置有废料收集箱(8),废料收集箱(8)的一侧开设有磁铁凹槽(12),磁铁块(10)与磁铁凹槽(12)相互配合,废料收集箱(8)的顶部一侧焊接有斜滑口(11),斜滑口(11)的一侧贴附于L形连接板(9)的一侧。2.根据权利要求1所述的一种塑料模具加工用废料吹除装置,其特征在于,所述工作台(7)的一侧设置有吹风箱(3),吹风箱(3)包括有通风板(14)和第二空气压缩泵(21),通风板(14)风一侧开设有通风孔(15),通风板(14)通过螺钉固定有顶盖板和横向隔板,横向隔板的底部焊接有纵向隔板,横向隔板和纵向隔板将吹风箱(3)分成三个区域,第二空气压缩泵(21)通过螺栓固定于横向隔板与纵向隔板组成的一个区域内壁,第二空气压缩泵(21)的输出端通过螺纹连接有出气管(22),出气管(22)的外壁焊接于横向隔板的一侧。3.根据权利要求2所述的一种塑料模具加工用废料吹除装置,其特征在于,所述横向隔板与纵向隔板组成的另一个区域内壁通过螺栓固定有第一空气压缩泵(19),第一空气压缩泵(19)的输出端通过螺纹连接有软管(20),吹风箱(3)的内壁与纵向隔板之间转动连接有转轮(18),转轮(18)的一端焊接有旋转把手(17),软管(20)缠绕于转轮(18)的外壁,软管(20)的一端通过螺纹连接有吹风气枪(4),吹风气枪(4)的底部设置有气枪卡槽(5),气枪卡槽(5)焊接于顶盖板的顶部。4.根据权利要求2所述的一种塑料模具加工用废料吹除装置,其特征在于,所述吹风箱(3)的一侧开设有进气口。5.根据权利要求1所述的一种塑料模具加工用废料吹除装置,其特征在于,所述工作台(7)的两端通过螺钉连接有挡板(6)。6.根据权利要求1所述的一种塑料模具加工用废料吹除装置,其特征在于,所述废料收集箱(8)的底部通过螺栓固定有定滑轮(13)。7.根据权利要求1所述的一种塑料模具加工用废料吹除装置,其特征在于,所述废料收集箱(8)的一侧焊接有推拉把手。
