专利号: 2020218769813
申请人: 深圳市奥伊卡光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

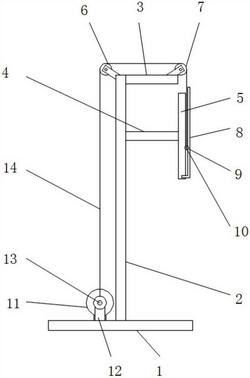

1.一种户外LED广告牌,其特征在于,包括横向底座(1),所述横向底座(1)的上表面固定安装有两个竖直立杆(2),两个竖直立杆(2)的一侧表面靠近上端的位置均固定安装有水平连杆(3),两个竖直立杆(2)的上端均固定安装有倾斜的第一滑轮(6),两个水平连杆(3)远离竖直立杆(2)的一端均固定安装有倾斜的第二滑轮(7),两个竖直立杆(2)一侧表面靠近水平连杆(3)的下方均固定安装有连接固定杆(4),两个连接固定杆(4)远离竖直立杆(2)的一端固定安装有LED广告牌(5),所述LED广告牌(5)的两侧均固定安装有L形限位杆(8);所述横向底座(1)的上表面靠近一侧的位置固定安装有两个轴承座(12),两个轴承座(12)之间转动安装有转轴(13),所述横向底座(1)的上表面靠近其中一个轴承座(12)的一侧固定安装有伺服电机(11),所述伺服电机(11)的输出轴与转轴(13)固定连接。2.根据权利要求1所述的一种户外LED广告牌,其特征在于,两个L形限位杆(8)之间滑动安装有滚筒刷(10),所述滚筒刷(10)的两端均固定安装有限位重力环(9)。3.根据权利要求1所述的一种户外LED广告牌,其特征在于,第一滑轮(6)与第二滑轮(7)之间均设置有连接导线(14),所述连接导线(14)的一端系于滚筒刷(10)上,所述连接导线(14)的另一端缠绕于转轴(13)上。4.根据权利要求2所述的一种户外LED广告牌,其特征在于,所述限位重力环(9)的直径大于L形限位杆(8)与LED广告牌(5)之间的垂直距离。5.根据权利要求1所述的一种户外LED广告牌,其特征在于,所述第一滑轮(6)与第二滑轮(7)呈对称分布,且第一滑轮(6)与第二滑轮(7)的上端保持平衡。
