专利号: 2020218935654
申请人: 河北宝德精工电力科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种阀门泄漏检测装置,阀门外部设置有第一壳体,具有第一腔体,用于容纳被检测液体,所述第一腔体底部具有泄漏孔,所述泄漏孔与所述检测装置连通,其特征在于,所述检测装置包括

第二壳体(1),具有第二腔体(101),所述第二腔体(101)和所述第一腔体通过所述泄漏孔连通,且所述第二腔体(101)还具有排水口(102);

流量调节件,设置在所述排水口(102)处,用于调节所述排水口(102)的流量,传感装置,所述传感装置设在所述排水口(102)旁,用于检测所述排水口(102)处的液体的压力。

2.根据权利要求1所述的阀门泄漏检测装置,其特征在于,还包括固定部,设置在所述排水口(102)处,并形成所述排水口(102)开口;

活动部,相对所述固定部转动设置,并通过遮挡所述开口处的开口大小调节被检测液体的流量大小。

3.根据权利要求2所述的阀门泄漏检测装置,其特征在于,所述活动部为挡片,所述挡片转动设置在所述排水口(102)开口的旁侧,通过遮挡所述排水口(102)开口的大小从而控制被检测液体的流量大小。

4.根据权利要求3所述的阀门泄漏检测装置,其特征在于,所述排水口(102)具有锥孔;

所述活动部与所述排水口(102)螺纹连接,且可旋进旋出所述排水口(102),所述活动部的端面为锥形端面,所述锥形端面与所述锥孔可贴合。

5.根据权利要求4所述的阀门泄漏检测装置,其特征在于,所述第二腔体(101)上部设置有溢流口(103)。

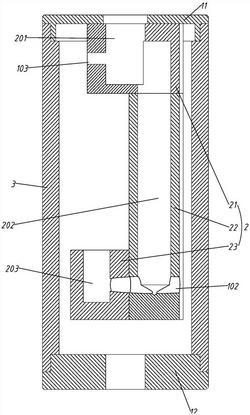

6.根据权利要求1-5中任一项所述的阀门泄漏检测装置,其特征在于,还包括第三壳体(3),所述第三壳体(3)套设在所述第二壳体(1)外,且所述第三壳体(3)包括上端盖(11)和下端盖(12),所述上端盖(11)和所述下端盖(12)均设有通孔。

7.根据权利要求6所述的阀门泄漏检测装置,其特征在于,所述第二腔体(101)为直通式结构。

8.根据权利要求7所述的阀门泄漏检测装置,其特征在于,所述第二壳体(1)包括依次相连的上连接块(21)、主体(22)和下连接块(23),其中,所述上连接块(21)上设有第一通道(201),与所述泄漏孔连通;

所述主体(22)设有第二通道,与第一通道(201)连通,第二通道下方设有排水口(102);

所述下连接块(23)设有第三通道(203)与所述排水口(102)连通,所述第三通道(203)设有压力传感器。

9.根据权利要求8所述的阀门泄漏检测装置,其特征在于,所述第二通道纵向贯穿所述主体(22),且为直通式通道。

10.根据权利要求9所述的阀门泄漏检测装置,其特征在于,所述上连接块(21)设置有溢流口(103)。
