专利号: 2020219065028
申请人: 威海城旭仪器仪表有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

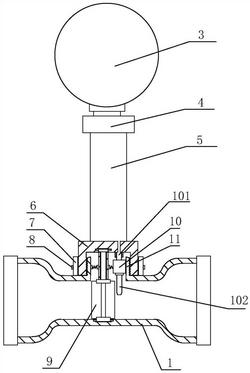

1.一种稳定型流量计,包括壳体(1),其特征在于:所述壳体(1)的顶端固连有螺纹接头(11),螺纹接头(11)通过外螺纹匹配连接有固定螺帽(6),固定螺帽(6)连接有表杆(5),表杆(5)通过连接法兰(4)连接有仪表盘(3);

所述壳体(1)与固定螺帽(6)内共同安装有旋涡发生体(9)、涡街传感器(10),所述涡街传感器(10)带有检测探头(102),检测探头(102)位于旋涡发生体(9)的一侧;

所述旋涡发生体(9)包括主轴(95)、延长轴(93)及平衡板(94),所述平衡板(94)固定在主轴(95)与延长轴(93)之间,所述主轴(95)上固设有旋转叶片(96),且主轴(95)的一端固连有下旋转主板(97),下旋转主板(97)沿圆周方向固定围设有下加强环(98),所述延长轴(93)的一端固连有上旋转主板(91),上旋转主板(91)沿圆周方向固定围设有上加强环(92);

所述固定螺帽(6)的顶部开设有与上旋转主板(91)相匹配的上旋转槽(61),上旋转槽(61)连通有与上加强环(92)相匹配的上侧延槽(62);所述壳体(1)的底部开设有下旋转主板(97)相匹配的下旋转槽(12),下旋转槽(12)连通有与下加强环(98)相匹配的下侧延槽(13)。

2.根据权利要求1所述的稳定型流量计,其特征在于:所述固定螺帽(6)外套设有锁紧卡箍(7),锁紧卡箍(7)还通过固定螺丝(8)与固定螺帽(6)相固连。

3.根据权利要求2所述的稳定型流量计,其特征在于:所述固定螺帽(6)内固设有防护罩(64)及螺纹套(65),所述防护罩(64)位于上旋转槽(61)处并罩设在旋涡发生体(9)的延长轴(93)外,所述螺纹套(65)连接涡街传感器(10)的连接头(101)。

4.根据权利要求3所述的稳定型流量计,其特征在于:所述防护罩(64)与固定螺帽(6)之间还设置有防震弹簧(14)。

5.根据权利要求3所述的稳定型流量计,其特征在于:所述旋转叶片(96)设有四个,四个旋转叶片等间距分布在主轴(95)上。

6.根据权利要求5所述的稳定型流量计,其特征在于:所述固定螺帽(6)上还开设有线孔(63)。
