专利号: 2020219109505
申请人: 黄智林
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

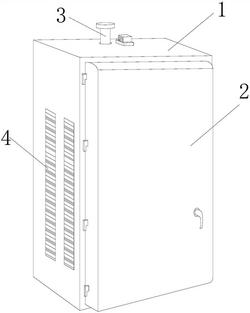

1.一种新型散热防潮电力箱,其结构包括箱体(1)、开合门(2)、安装装置(3)、散热口(4)、安装配件架(5),所述开合门(2)活动连接于箱体(1)的前端位置,所述安装装置(3)贯穿于箱体(1)且通过箱体(1)后端与安装配件架(5)活动配合,所述散热口(4)与箱体(1)为一体化且贯通设在箱体(1)的两侧位置,其特征在于:所述箱体(1)中包括固定板块(11)、线路插件(12),所述固定板块(11)嵌骨连接在箱体(1)内侧,所述线路插件(12)连接在固定板块(11)的前侧表面。

2.根据权利要求1所述的一种新型散热防潮电力箱,其特征在于:所述安装装置(3)上包括有提拉手柄(31)、活动杆(32)、固定连接块(33)、翘板(34)、固定位块(35)、弹簧(36)、固定套板(37)、活动扣合板(38)、伸缩插销(39)、铰接轴承(310),所述提拉手柄(31)嵌骨连接在活动杆(32)的顶端,所述固定连接块(33)位于活动杆(32)的旁边,所述翘板(34)的一端与活动杆(32)底端铰接连接且中间端与固定连接块(33)的下端相连接且活动配合,所述固定位块(35)与弹簧(36)的一端相连接,所述弹簧(36)的另一端与翘板(34)相连接,所述固定套板(37)嵌骨连接于固定位块(35)且贯通在弹簧(36)中部且与翘板(34)相贯通且活动卡合,所述活动扣合板(38)嵌骨连接在翘板(34)的底部且通过翘板(34)与固定套板(37)活动卡合,所述伸缩插销(39)位于活动杆(32)的一侧位置且与活动杆(32)活动卡合,所述铰接轴承(310)贯通连接在固定连接块(33)的下端且与翘板(34)贯穿连接。

3.根据权利要求2所述的一种新型散热防潮电力箱,其特征在于:所述活动杆(32)贯穿箱体(1)且与箱体(1)活动卡合,所述伸缩插销(39)设在箱体(1)的顶面端位置,所述活动扣合板(38)通过活动杆(32)与翘板(34)的配合而与安装配件架(5)活动卡合。
