专利号: 2020219128116
申请人: 云南方圆测绘有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

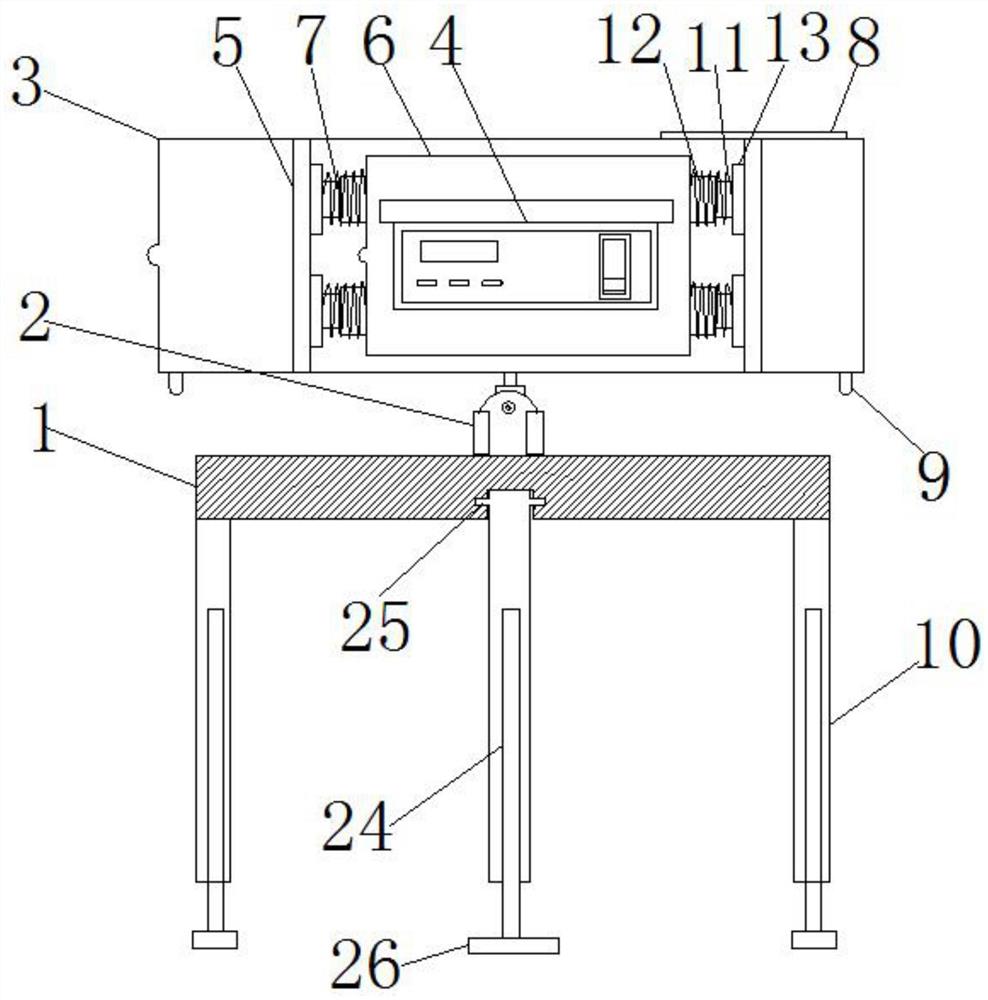

1.一种新型地基测绘用红外线测距仪,包括支撑底座(1),其特征在于:所述支撑底座(1)上方固定设置有连接组件(2),所述连接组件(2)上方固定连接有外壳(3),所述外壳(3)内部固定设置有红外线测距仪本体(4)和固定板(5),所述红外线测距仪本体(4)外围固定设置有保护套(6),所述保护套(6)两侧固定连接有缓冲组件(7),所述缓冲组件(7)另一侧与固定板(5)固定连接,所述外壳(3)顶部固定设置有控制器(8),所述外壳(3)底部固定设置有红外测距传感器(9),所述支撑底座(1)底部活动连接有支撑腿(10)。

2.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述缓冲组件(7)包括第一弹簧(11),第一伸缩杆(12)和固定块(13),所述第一弹簧(11)套设在第一伸缩杆(12)外侧,所述第一伸缩杆(12)的两端分别与固定块(13)和保护套(6)固定连接,所述缓冲组件(7)设置有四个。

3.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述控制器(8)包括电源开关(14)、显示屏(15)、控制按钮(16)和操作按键(17),所述控制器(8)与红外线测距仪本体(4)电性连接。

4.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述连接组件(2)包括连接杆(18)、连接块(19)、U形滑块(20)、连接轴(21)、支撑块(22)和第二弹簧(23),所述连接杆(18)的两端分别与外壳(3)和连接块(19)固定连接,所述连接块(19)和U形滑块(20)通过连接轴(21)同轴连接,所述第二弹簧(23)设置于支撑块(22)的内部,所述U形滑块(20)插入连接块(19)内部与第二弹簧(23)固定连接,所述连接块(19)的底部与支撑底座(1)固定连接。

5.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述支撑底座(1)设置为圆盘结构,所述支撑腿(10)包括第二伸缩杆(24),滑块(25)和支撑脚(26),所述支撑腿(10)设置有三个,所述支撑底座(1)上开设有与滑块(25)相匹配的滑槽。

6.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述外壳(3)、固定板(5)和保护套(6)上均开设有红外线发射孔,所述红外线发射孔与红外线测距仪本体(4)的红外线发射口相匹配。

7.根据权利要求1所述的一种新型地基测绘用红外线测距仪,其特征在于:所述红外测距传感器(9)设置有两个,两个所述红外测距传感器(9)均与红外线测距仪本体(4)电性连接。
