专利号: 2020219212756
申请人: 南京安卓智能系统有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-12-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

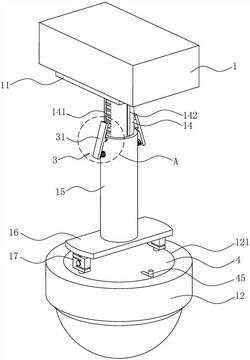

1.一种智能楼宇视频监控系统,其特征在于:包括用于固定摄像头(12)的安装板(11)以及设置在墙体上的安装座(1),所述安装板(11)设置在安装座(1)背离墙体的一侧,所述摄像头(12)设置在安装板(11)背离安装座(1)的一侧,所述安装座(1)内设有提升装置(2),所述安装板(11)通过提升装置(2)连接在安装座(1)上。

2.根据权利要求1所述的一种智能楼宇视频监控系统,其特征在于:所述提升装置(2)包括转动设置在安装座(1)内的转轴(21),所述转轴(21)沿长度方向套设有两个收卷辊(22),所述收卷辊(22)固定于转轴(21)上,两个所述收卷辊(22)上均绕设有一根提拉绳(23),所述提拉绳(23)的一端固定于收卷辊(22)上,另一端固定于所述安装板(11)上;

所述转轴(21)沿长度方向的一端设有蜗轮(24),所述安装座(1)内转动连接有与蜗轮(24)相啮合的蜗杆(25),所述安装座(1)内设有用于驱动蜗杆(25)转动的电机(26)。

3.根据权利要求1所述的一种智能楼宇视频监控系统,其特征在于:所述安装座(1)靠近安装板(11)的一侧设有电磁铁(13),当所述电磁铁(13)通电以后,所述安装板(11)贴合到安装座(1)上。

4.根据权利要求1所述的一种智能楼宇视频监控系统,其特征在于:所述安装板(11)背离安装座(1)的一侧设有定位杆(14),所述定位杆(14)上套设有定位筒(15),所述定位筒(15)靠近安装板(11)的一端设置有卡接件(3),所述定位杆(14)沿竖直方向开设有若干个与卡接件(3)相配合的卡槽(141),所述摄像头(12)设置在定位筒(15)远离安装板(11)的一端。

5.根据权利要求4所述的一种智能楼宇视频监控系统,其特征在于:所述卡接件(3)包括铰接在定位筒(15)上的压板(31),所述压板(31)远离摄像头(12)的一端延伸出定位筒(15)并设有卡块(32),所述压板(31)远离卡块(32)的一端设有第一弹簧(33),所述第一弹簧(33)的一端固定于压板(31)上,另一端固定于所述定位筒(15)上;

当所述第一弹簧(33)处于正常状态时,所述卡块(32)插接到卡槽(141)内。

6.根据权利要求5所述的一种智能楼宇视频监控系统,其特征在于:所述定位杆(14)沿竖直方向开设有导向槽(142),所述定位筒(15)的内壁上设有与导向槽(142)尺寸相同的导向块(151),所述导向块(151)滑动设置在导向槽(142)中。

7.根据权利要求4所述的一种智能楼宇视频监控系统,其特征在于:所述定位筒(15)靠近摄像头(12)的一端设有连接板(16),所述连接板(16)沿长度方向设有两个拉力传感器(17);

所述拉力传感器(17)位于摄像头(12)与连接板(16)之间,所述拉力传感器(17)的一端固定于连接板(16)上,另一端连接在所述摄像头(12)上,所述拉力传感器(17)通过电连接有报警器。

8.根据权利要求7所述的一种智能楼宇视频监控系统,其特征在于:所述摄像头(12)靠近连接板(16)的一端开设有连接槽(121),所述连接槽(121)内设有连接块(4),所述连接块(4)同时固定于两个拉力传感器(17)上;

所述连接块(4)沿周缘方向的侧壁上对称开设有两个滑槽(41),所述滑槽(41)中滑动设置有滑块(42),所述滑槽(41)的底壁上固设有第二弹簧(43),所述第二弹簧(43)的另一端固定于滑块(42)上,所述摄像头(12)在连接槽(121)的内壁上沿周缘方向开设有限位槽(122),当所述连接块(4)插接到连接槽(121)内时,所述滑块(42)插接到限位槽(122)内;

所述连接块(4)背离连接槽(121)底壁的一侧开设有与滑槽(41)相通的腰形孔(44),所述腰形孔(44)内滑动连接有拨杆(45),所述拨杆(45)固定于滑块(42)上。
