专利号: 2020219338218
申请人: 南通万尔德阀门有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

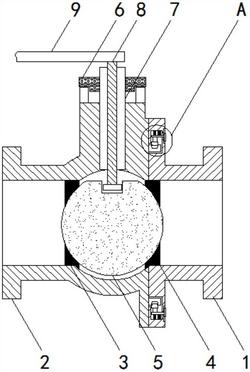

1.一种低磨损长寿命球阀,包括第一阀体(1)和第二阀体(2),其特征在于:所述第二阀体(2)的内部固定安装有第一密封圈(3),所述第一阀体(1)的内部固定安装有第二密封圈(4),所述第二阀体(2)的内部活动安装有阀芯(5),所述第二阀体(2)的顶部固定安装有密封环(6),所述第二阀体(2)的内部固定安装有固定管(7),所述固定管(7)的内部活动安装有与阀芯(5)固定连接的连接杆(8),所述连接杆(8)的顶部固定安装有调节杆(9),所述第二阀体(2)的右侧固定安装有安装块(10),所述第一阀体(1)的右侧活动安装有数量为两个拨动板(11),所述拨动板(11)的左侧固定安装有立板(12),所述立板(12)的相背侧固定安装有限位弹簧(13),所述立板(12)的相对侧固定安装有固定杆(14),所述固定杆(14)的相对侧固定安装有位于安装块(10)内部的限位块(15)。

2.根据权利要求1所述的一种低磨损长寿命球阀,其特征在于:所述第一阀体(1)的右侧开设有滑动槽,且拨动板(11)通过滑动槽与第一阀体(1)活动连接。

3.根据权利要求1所述的一种低磨损长寿命球阀,其特征在于:所述第一密封圈(3)和第二密封圈(4)分别位于阀芯(5)的左右两侧,且第一密封圈(3)和第二密封圈(4)与阀芯(5)相适配。

4.根据权利要求1所述的一种低磨损长寿命球阀,其特征在于:所述安装块(10)的内部开设有限位槽,且限位槽与限位块(15)相适配。

5.根据权利要求1所述的一种低磨损长寿命球阀,其特征在于:所述拨动板(11)的右侧固定安装有防滑颗粒,且防滑颗粒均匀分布于拨动板(11)的右侧。

6.根据权利要求1所述的一种低磨损长寿命球阀,其特征在于:所述限位弹簧(13)的数量为四个,且限位弹簧(13)呈上下对称分布。
