专利号: 2020219548856
申请人: 杨群
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

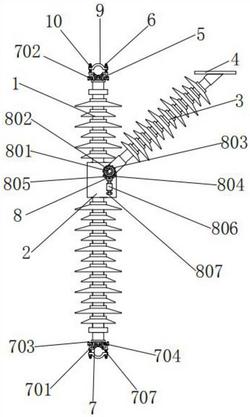

1.一种防风偏Y型复合绝缘子,包括主绝缘子串(1),其特征在于:所述主绝缘子串(1)的正面中段固接有安装板(2),所述安装板(2)的正面右侧设有支绝缘子串(3),所述支绝缘子串(3)的顶部固接有连接板(4),所述主绝缘子串(1)的上下两端均固接有支块(5),所述支块(5)的外端均固接有第一螺杆(6),所述第一螺杆(6)的外壁间隙配合有扣板(9),所述第一螺杆(6)的外壁螺纹连接有第一螺母(10),所述支块(5)的内部设有抵紧组件(7);

所述抵紧组件(7)包括内腔(701)、双头螺柱(702)、转块(703)、滑块(704)、开口(705)、圆杆(706)、顶块(707)和凸棱(708);

所述内腔(701)加工于支块(5)的内部,所述内腔(701)的左右两侧均通过轴承转动连接有双头螺柱(702),所述双头螺柱(702)的外端均固接有转块(703),所述双头螺柱(702)的外壁左右两侧均螺纹连接有滑块(704),所述滑块(704)的底部与内腔(701)的内壁底部相贴合,所述滑块(704)的顶部抵紧有顶块(707),所述顶块(707)的外壁通过开口(705)与支块(5)的顶部间隙配合,所述顶块(707)的内端通过圆杆(706)与开口(705)的内壁内端转动连接,所述顶块(707)的顶部加工有凸棱(708)。

2.根据权利要求1所述的一种防风偏Y型复合绝缘子,其特征在于:所述凸棱(708)关于顶块(707)的顶部呈弧形等距分布。

3.根据权利要求1所述的一种防风偏Y型复合绝缘子,其特征在于:所述滑块(704)与顶块(707)的位置一一对应。

4.根据权利要求1所述的一种防风偏Y型复合绝缘子,其特征在于:所述滑块(704)的底部与内腔(701)的内壁底部接触面为平面。

5.根据权利要求1所述的一种防风偏Y型复合绝缘子,其特征在于:所述支绝缘子串(3)和安装板(2)之间设有连接组件(8);

所述连接组件(8)包括第二螺杆(801)、第二螺母(802)、齿轮(803)、弧板(804)、齿槽(805)、套筒(806)和螺栓(807);

所述第二螺杆(801)的后端与安装板(2)的正面右侧固定连接,所述第二螺杆(801)的外壁与支绝缘子串(3)的左端间隙配合,所述第二螺杆(801)的外壁螺纹连接有第二螺母(802),所述第二螺母(802)的后端抵紧有齿轮(803),所述齿轮(803)的后端与支绝缘子串(3)的正面固定连接,所述第二螺杆(801)的外壁与齿轮(803)的内壁间隙配合,所述齿轮(803)的底部设有弧板(804),所述弧板(804)的顶部通过齿槽(805)与齿轮(803)的底部啮合连接,所述弧板(804)的底部通过轴承转动连接有螺栓(807),所述螺栓(807)的外壁螺纹连接有套筒(806),所述套筒(806)的后端与安装板(2)的正面固定连接。

6.根据权利要求5所述的一种防风偏Y型复合绝缘子,其特征在于:所述齿槽(805)与齿轮(803)的形状相契合。
