专利号: 2020219808459
申请人: 江苏强圣医疗科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

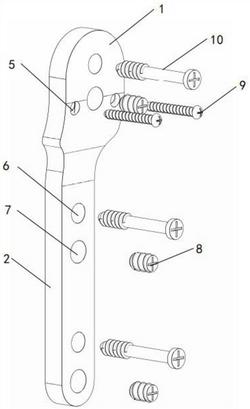

1.一种加固型股骨近端锁定板,包括锁定板板身(2),其特征在于:所述锁定板板身(2)上端设有锁定板头部(1),所述锁定板板身(2)上端的锁定板头部(1)呈一定角度弯曲,所述锁定板头部(1)和锁定板板身(2)上均开设有锁定通孔(6),所述锁定通孔(6)内均设有用于与股骨进行固定的紧固钉(10),三个所述锁定通孔(6)下方均设有用于对紧固钉(10)进行锁定的锁定组件;

所述锁定板头部(1)上位于锁定通孔(6)下方两侧的位置均开设有辅助定位螺孔(5),所述辅助定位螺孔(5)为倾斜开设,所述辅助定位螺孔(5)内设有用于与股骨进行连接的辅助定位螺钉(9)。

2.根据权利要求1所述的一种加固型股骨近端锁定板,其特征在于,所述锁定组件包括锁定螺纹孔(7),所述锁定螺纹孔(7)均开设在锁定通孔(6)的下方位置,所述锁定通孔(6)与锁定螺纹孔(7)之间开设有连接通孔(13),所述连接通孔(13)中间位置开设有安装腔(3),所述安装腔(3)内设有用于对紧固钉(10)进行固定的固定组件。

3.根据权利要求2所述的一种加固型股骨近端锁定板,其特征在于,所述固定组件包括锁定销(11),所述锁定销(11)滑动连接在连接通孔(13)内,所述锁定销(11)位于安装腔(3)的位置固定连接有挡圈(4),所述挡圈(4)上端面与安装腔(3)上端面之间设有弹簧(12),所述锁定螺纹孔(7)内设有用于推动锁定销(11)对紧固钉(10)进行锁死的锁定螺钉(8)。

4.根据权利要求3所述的一种加固型股骨近端锁定板,其特征在于,所述锁定销(11)下端为弧形。

5.根据权利要求3所述的一种加固型股骨近端锁定板,其特征在于,所述锁定螺钉(8)为无头螺钉。

6.根据权利要求1所述的一种加固型股骨近端锁定板,其特征在于,所述锁定板板身(2)的底端为圆弧形。
