专利号: 2020219808660
申请人: 江苏强圣医疗科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

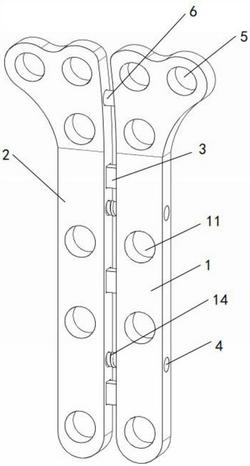

1.一种牢固型桡骨远端锁定板,包括右固定板(1)和左固定板(2),其特征在于:所述右固定板(1)左侧面固定连接有三个连接柱(3),所述左固定板(2)右侧面开设有与连接柱(3)数量相同的连接槽(9),所述连接柱(3)与连接槽(9)为滑动连接,所述连接柱(3)右侧面与连接槽(9)内部端面之间安装有弹簧(8),所述左固定板(2)两端靠近连接槽(9)的位置开设有螺纹孔(10),所述右固定板(1)上设有与两个螺纹孔(10)配合对右固定板(1)和左固定板(2)之间的距离进行调整的调整组件;

所述右固定板(1)和左固定板(2)的上端头部均开设有至少三个第一螺纹孔(5),所述右固定板(1)和左固定板(2)下端身部均开设有至少三个第二螺纹孔(11),所述左固定板(2)上端头部左侧面开设有限位槽(7),所述右固定板(1)上端头部右侧面固定连接有与限位槽(7)滑动连接的限位柱(6)。

2.根据权利要求1所述的一种牢固型桡骨远端锁定板,其特征在于,所述调整组件包括贯通孔(4),两个所述贯通孔(4)开设在右固定板(1)两端靠近连接柱(3)的位置,所述贯通孔(4)左侧端设有挡环(13),所述贯通孔(4)内设有用于与螺纹孔(10)配合对右固定板(1)和左固定板(2)之间间距进行调整的调整螺钉(14)。

3.根据权利要求2所述的一种牢固型桡骨远端锁定板,其特征在于,所述调整螺钉(14)靠近右侧螺钉头的位置开设有颈槽(12),所述颈槽(12)与挡环(13)转动连接。

4.根据权利要求1所述的一种牢固型桡骨远端锁定板,其特征在于,所述右固定板(1)和左固定板(2)上端头部均为带弧度设计。

5.根据权利要求1所述的一种牢固型桡骨远端锁定板,其特征在于,所述连接柱(3)远离右固定板(1)的一端设有限位块。

6.根据权利要求1所述的一种牢固型桡骨远端锁定板,其特征在于,所述右固定板(1)和左固定板(2)下端均为圆弧设计。
