专利号: 2020219835738
申请人: 黄燕丹
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

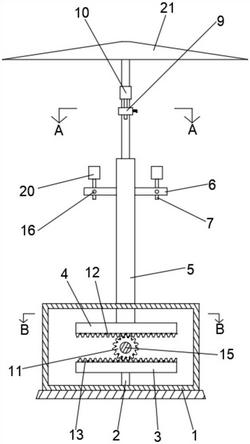

1.一种道路施工用危险警报装置,包括安装底座(1)、第一连接柱(7)和第二连接柱(8),其特征在于:所述安装底座(1)内壁的底部通过轴承转动连接有转轴(2),所述转轴(2)的外侧面固定连接有第二转盘(3);

所述转轴(2)的外侧面套接有第一转盘(4),所述安装底座(1)的内壁通过轴承转动连接有套筒(5),所述套筒(5)的外壁开设有供所述转轴(2)穿过并位移的通孔,所述套筒(5)的底面与第一转盘(4)的上表面固定连接,所述套筒(5)的外侧面设置有第一警示机构,所述转轴(2)的外侧面设置有第二警示机构,所述第一警示机构包括第一固定板(6),所述第一固定板(6)的端部与套筒(5)的外侧面固定连接,所述第一固定板(6)的外壁开设有供第一连接柱(7)穿过并移动的通孔,所述第一连接柱(7)的顶端固定连接有红光警报灯(20),所述第二警示机构包括第二固定板(9),所述第二固定板(9)的端部与转轴(2)的外侧面固定连接,所述第二固定板(9)的外壁开设有供第二连接柱(8)穿过并移动的通孔,所述第二连接柱(8)的顶端固定连接有蓝光警报灯(10),所述安装底座(1)的内壁设置有驱动机构。

2.根据权利要求1所述的道路施工用危险警报装置,其特征在于:所述驱动机构包括齿轮(11),所述第一转盘(4)的底面固定连接有第一齿环(12),所述第二转盘(3)的上表面固定连接有第二齿环(13),所述齿轮(11)的齿牙分别与第一齿环(12)的齿牙与第二齿环(13)的齿牙啮合。

3.根据权利要求2所述的道路施工用危险警报装置,其特征在于:所述安装底座(1)的内壁固定连接有电机(14),所述电机(14)的输出轴固定连接有驱动轴(15),所述驱动轴(15)外侧面与齿轮(11)的内壁固定连接。

4.根据权利要求1所述的道路施工用危险警报装置,其特征在于:所述第一固定板(6)的内壁滑动连接有第一插块(16),所述第一插块(16)的外侧面套接有第一弹簧(17),所述第一弹簧(17)的一端与第一固定板(6)的外侧面固定连接,所述第一弹簧(17)的另一端与第一插块(16)的外侧面固定连接,所述第一连接柱(7)的外壁开设有供第一插块(16)插入并位移的开口,所述第一警示机构的数量为两个,且沿套筒(5)的外侧面呈对称设置。

5.根据权利要求1所述的道路施工用危险警报装置,其特征在于:所述第二固定板(9)的内壁滑动连接有第二插块(18),所述第二插块(18)的外侧面套接有第二弹簧(19),所述第二弹簧(19)的一端与第二固定板(9)的外侧面固定连接,所述第二弹簧(19)的另一端与第二插块(18)的外侧面固定连接,所述第二连接柱(8)的外壁开设有供第二插块(18)插入并位移的开口,所述第二警示机构的数量为两个,且沿转轴(2)的外侧面呈对称设置。

6.根据权利要求1所述的道路施工用危险警报装置,其特征在于:所述转轴(2)的上表面固定连接有伞体(21)。
