专利号: 2020219865998
申请人: 牛雷风
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

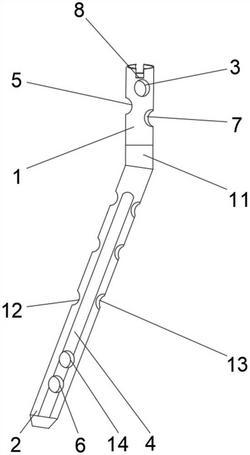

1.一种用于病理性骨折和整形外科的互锁的髓内钉,包括髓内钉连接管(1),其特征在于:所述髓内钉连接管(1)的下侧设置有髓内钉主体(2),所述髓内钉主体(2)与髓内钉连接管(1)之间设置有连接件(11),所述连接件(11)上开设有内螺槽(9),所述髓内钉连接管(1)上设置有与内螺槽(9)相适配的螺纹(10);

所述髓内钉连接管(1)的管口上开设有两个等距离排列的凹槽(8),所述髓内钉连接管(1)上开设有两个等距离排列的第一固定孔(3)、第一交锁孔(5)和第二交锁孔(7),所述第一固定孔(3)位于凹槽(8)的下方,所述第一交锁孔(5)位于第一固定孔(3)和第二交锁孔(7)之间;

所述髓内钉主体(2)的表面设置有减压平面(4),所述髓内钉主体(2)上开设有两个等距离排列的第二固定孔(6)和第三固定孔(14),所述髓内钉主体(2)开设有多个等距离排列的第三交锁孔(12)和第四交锁孔(13)。

2.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:所述连接件(11)的底部与髓内钉主体(2)的顶部固定连通,所述髓内钉连接管(1)通过螺纹(10)与连接件(11)的内螺槽(9)相螺接,所述髓内钉连接管(1)通过连接件(11)与髓内钉主体(2)相连通。

3.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:两个所述凹槽(8)以髓内钉连接管(1)为中心对称,两个所述第一固定孔(3)、第一交锁孔(5)和第二交锁孔(7)均以髓内钉连接管(1)为中心对称,所述第一固定孔(3)、第一交锁孔(5)和第二交锁孔(7)相交错。

4.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:两个所述第二固定孔(6)以髓内钉主体(2)为中心对称,两个所述第三固定孔(14)以髓内钉主体(2)为中心对称。

5.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:多个所述第三交锁孔(12)两两之间距离相等,多个所述第四交锁孔(13)两两之间距离相等,所述第三交锁孔(12)、第四交锁孔(13)、第二固定孔(6)和第三固定孔(14)之间均留有间隔。

6.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:所述第三交锁孔(12)和第四交锁孔(13)以减压平面(4)为中心对称。

7.根据权利要求1所述的一种用于病理性骨折和整形外科的互锁的髓内钉,其特征在于:所述髓内钉主体(2)与连接件(11)之间的角度为20°‑35°。
