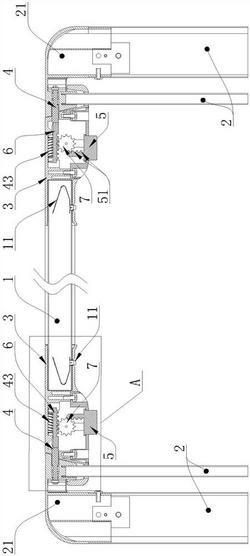

1.一种床护栏的按钮开启结构,包括横杆(1),及设置在横杆(1)两侧的立柱(2),横杆(1)与立柱(2)滑动连接并通过卡接结构相对锁定,其特征在于:所述横杆(1)两端均设置有控制横杆(1)与立柱(2)卡接锁定的卡接件(4)以及用于驱动卡接件(4)运动的控制手柄(3),控制手柄(3)上设置有传动齿轮(7)以及按钮(5),按钮(5)上设置有与传动齿轮(7)配合的第一齿条部(51),传动齿轮(7)转动设置在控制手柄(3)上,按钮(5)滑动设置在控制手柄(3)上,控制手柄(3)上设置有驱动按钮(5)复位的第一弹性件(43),使用时,控制横杆(1)两侧控制手柄(3)上的按钮(5)向控制手柄中收缩,按钮(5)驱动传动齿轮(7)转动,并带动卡接件(4)运动,使横杆(1)与两侧的立柱(2)解除锁定,横杆(1)可在立柱(2)上进行上下滑动。
2.根据权利要求1所述的一种床护栏的按钮开启结构,其特征在于:所述传动齿轮(7)上设置有转动轴(71),控制手柄(3)包括可拆卸的上盖(35)与下盖(36),上盖(35)上设置有用于安装转动轴(71)的U型凹槽(37),下盖(36)上设置有抵紧部(38),抵紧部(38)将转动轴(71)限制在凹槽(37)中。
3.根据权利要求2所述的一种床护栏的按钮开启结构,其特征在于:所述立柱(2)上设置有定位部(24),控制手柄(3)上设置有与定位部(24)配合的定位孔(32),立柱(2)与横杆(1)通过卡接结构相对固定时,定位部(24)与定位孔(32)配合使横杆(1)与立柱(2)进行定位。
4.根据权利要求1或2或3所述的一种床护栏的按钮开启结构,其特征在于:所述卡接件(4)滑动设置在立柱(2)上,控制手柄(3)上设置有与卡接件(4)配合的第一卡接孔(31),且立柱(2)上还设置有驱动卡接件(4)与第一卡接孔(31)配合的第二弹性件(41),控制手柄(3)上滑动设置有顶针(6),顶针(6)上设置有第二齿条部(62),按钮(5)运动时,通过传动齿轮(7)驱动顶针(6)滑动,顶针(6)驱动卡接件(4)与第一卡接孔(31)分离。
5.根据权利要求4所述的一种床护栏的按钮开启结构,其特征在于:所述顶针(6)上设置有导向槽(63),控制手柄(3)中设置有与导向槽(63)配合的导向凸起(33),顶针(6)运动时,导向凸起(33)在导向槽(63)中相对滑动。
6.根据权利要求5所述的一种床护栏的按钮开启结构,其特征在于:所述顶针(6)上设置有安装第一弹性件(43)的安置槽(61),且安置槽(61)一端设置有槽口(64),顶针(6)运动时,导向凸起(33)通过槽口(64)进入安置槽(61)中并驱动第一弹性件(43)发生形变。
7.根据权利要求5或6所述的一种床护栏的按钮开启结构,其特征在于:所述控制手柄(3)上设置有倾斜第一导向面(34),第一导向面(34)与第一卡接孔(31)连接,横杆(1)与立柱(2)相对滑动时,第一导向面(34)驱动卡接件(4)向立柱(2)方向收缩并使卡接件(4)与第一卡接孔(31)配合。
8.根据权利要求1或2或3所述的一种床护栏的按钮开启结构,其特征在于:所述卡接件(4)滑动设置在控制手柄(3)中,立柱(2)上设置有与卡接件(4)配合的第二卡接孔(25),且卡接件(4)上设置有第三齿条部(44),按钮(5)运动时,传动齿轮(7)通过第三齿条部(44)驱动卡接件(4)与第二卡接孔(25)分离。
9.根据权利要求8所述的一种床护栏的按钮开启结构,其特征在于:所述立柱(2)上设置有倾斜第二导向面(26),第二导向面(26)与第二卡接孔(25)连接,横杆(1)与立柱(2)相对滑动时,第二导向面(26)驱动卡接件(4)向控制手柄(3)中收缩并使卡接件(4)与第二卡接孔(25)配合。
10.根据权利要求9所述的一种床护栏的按钮开启结构,其特征在于:所述控制手柄(3)上设置有穿孔(47),卡接件(4)一端从穿孔(47)中穿出并与第二卡接孔(25)配合,且卡接件(4)上设置有限位部(45),第一弹性件(43)驱动卡接件(4)与第二卡接孔(25)配合,并使限位部(45)抵紧在控制手柄(3)上。
