专利号: 202021989490X
申请人: 顾志芬
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

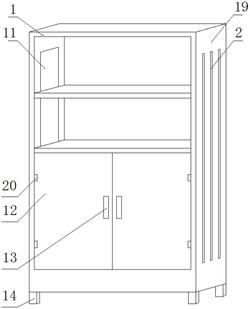

1.一种旅行安排用文件存储架,包括柜体(1),其特征在于:所述柜体(1)的左右两侧均固定连接有侧板(19),所述侧板(19)上开设有若干通风口(2),所述侧板(19)靠近柜体(1)的一侧上固定连接有隔尘膜(11),所述柜体(1)的前侧下方设有两个门板(12),两个所述门板(12)靠近侧板(19)的一侧均设有合页(20),所述门板(12)通过合页(20)与侧板(19)活动连接,两个所述门板(12)的前侧均固定连接有把手(13),所述门板(12)的后侧设有背板(18),所述背板(18)左侧靠近底部处固定连接有置物板(17),所述置物板(17)的顶部设有固定条(4),所述固定条(4)右端与背板(18)固定连接,所述固定条(4)的前侧中心开设有开槽,所述开槽内固定连接有第二磁块(10),所述第二磁块(10)的前侧设有第一磁块(9),所述第二磁块(10)与第一磁块(9)相互贴合,所述第一磁块(9)的前侧固定连接有标签牌(3),所述标签牌(3)的下方设有若干个固定块(6),相邻的两个所述固定块(6)的中间均固定连接有卡扣(15),所述卡扣(15)的顶部横截面为直角三角形,相邻的两个所述固定块(6)的之间设有第一卡槽(7),所述第一卡槽(7)的前侧开设有凹槽,所述凹槽的内腔插接有卡头(16),若干个所述卡头(16)的横截面为等腰三角形,所述卡头(16)的前侧固定连接分隔板(5),所述分隔板(5)的顶部靠近前侧处为圆角设置,所述分隔板(5)的底部设有置物板(17),所述置物板(17)的前后两侧均与柜体(1)的内腔固定连接,所述置物板(17)顶部开设有若干第二卡槽(8)。

2.根据权利要求1所述的一种旅行安排用文件存储架,其特征在于:所述通风口(2)从前至后依次呈线性竖向排列。

3.根据权利要求1所述的一种旅行安排用文件存储架,其特征在于:所述隔尘膜(11)位于远离通风口(2)的一侧,且与柜体(1)上开设的开口尺寸一致。

4.根据权利要求1所述的一种旅行安排用文件存储架,其特征在于:所述把手(13)固定连接在门板(12)的中心靠近柜体(1)的中心位置,两个所述把手(13)以柜体(1)的中心轴线为对称轴呈左右对称设置。

5.根据权利要求1所述的一种旅行安排用文件存储架,其特征在于:所述柜体(1)的底部靠近四角处均固定连接有支撑脚(14)。
