专利号: 2020219906023
申请人: 浙江奥克珠光颜料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

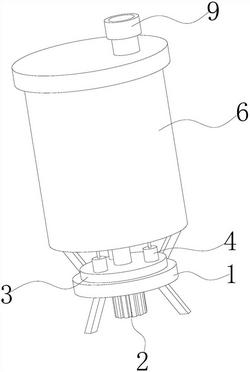

1.一种化工用原料合成反应釜,包括底盘(1),其特征在于:所述底盘(1)的底面焊接固定电机(2),所述底盘(1)的上端面转动连接有下转盘(3),所述下转盘(3)的上端面焊接固定有液压器(4),所述液压器(4)的上端面的输出端焊接固定有液压杆(5),所述底盘(1)的外表面通过支架焊接固定有反应釜(6),所述反应釜(6)的底端转动连接有上转盘(7),所述上转盘(7)的左右两侧分别转动连接有转球(8),所述反应釜(6)的上端面焊接固定有进料筒(9),所述反应釜(6)的底端中部转动连接有转轴(10),所述转轴(10)的外表面焊接固定有搅拌杆(11),所述搅拌杆(11)的外表面设置有均匀混合装置。

2.根据权利要求1所述的一种化工用原料合成反应釜,其特征在于:所述均匀混合装置包括转环(12)、第一搅拌片(13)、转筒(14)、第二搅拌片(15)和弹簧缩杆(16),所述转环(12)转动连接在搅拌杆(11)的外表面,所述第一搅拌片(13)焊接固定在转环(12)的外表面,所述转筒(14)转动连接在搅拌杆(11)的外表面并位于两侧转环(12)之间,所述第二搅拌片(15)焊接固定在转筒(14)的外表面,所述弹簧缩杆(16)通过固定节分别焊接固定在第一搅拌片(13)和第二搅拌片(15)的上侧表面。

3.根据权利要求2所述的一种化工用原料合成反应釜,其特征在于:所述转环(12)与转筒(14)之间通过搅拌杆(11)铰接。

4.根据权利要求2所述的一种化工用原料合成反应釜,其特征在于:所述第一搅拌片(13)和第二搅拌片(15)为对称设置。

5.根据权利要求2所述的一种化工用原料合成反应釜,其特征在于:所述弹簧缩杆(16)远离第一搅拌片(13)和第二搅拌片(15)的一端分别通过固定节与液压杆(5)焊接固定。

6.根据权利要求1所述的一种化工用原料合成反应釜,其特征在于:所述液压杆(5)分别贯穿转球(8)和搅拌杆(11)并分别与其滑动连接。

7.根据权利要求1所述的一种化工用原料合成反应釜,其特征在于:所述下转盘(3)和上转盘(7)分别与转轴(10)焊接固定。
