专利号: 202021991233X
申请人: 苏州广德浩建筑工程管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

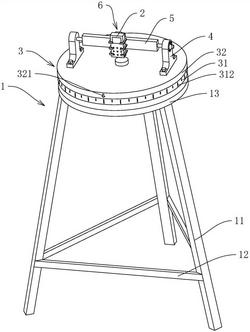

1.一种激光测距仪,其特征在于:包括支架(1)和固定在支架(1)上的测距仪本体(2),所述支架(1)包括转盘组件(3),所述转盘组件(3)包括下盘(31)以及与下盘(31)同轴转动的上盘(32);所述上盘(32)的上表面设有一对支撑座(4),一对所述支撑座(4)之间设有转轴(5),所述转轴(5)上设有夹持装置(6),所述测距仪本体(2)位于夹持装置(6)内。

2.根据权利要求1所述的激光测距仪,其特征在于:所述支架(1)包括底盘(13)和固定在底盘(13)底部的多根支腿(11),所述底盘(13)位于下盘(31)的下方;所述底盘(13)上设有多个调平螺栓(14),且多个所述调平螺栓(14)穿设在底盘(13)上;多个所述调平螺栓(14)关于底盘(13)的轴心线等角度设置,多个所述调平螺栓(14)共同抵住下盘(31)的底部。

3.根据权利要求1所述的激光测距仪,其特征在于:所述下盘(31)的周向外表面设有一圈水平刻度线(312),所述上盘(32)的周向外表面设有指示刻度的指针凸起(321)。

4.根据权利要求1所述的激光测距仪,其特征在于:一对所述支撑座(4)关于上盘(32)的轴心线对称设置。

5.根据权利要求1所述的激光测距仪,其特征在于:每一所述支撑座(4)上均设有轴孔(41),所述转轴(5)的两端分别穿设在对应的轴孔(41)内;每一所述轴孔(41)内均设有增摩凸纹(42),所述转轴(5)与对应轴孔(41)贴合的部位均设有增摩凹纹(51)。

6.根据权利要求1所述的激光测距仪,其特征在于:所述转轴(5)的其中一个端部伸出对应的轴孔(41),且所述转轴(5)伸出轴孔(41)的端部连接有旋转按钮(52)。

7.根据权利要求1所述的激光测距仪,其特征在于:所述夹持装置(6)包括固定测距仪本体(2)的爪形框体(61),所述爪形框体(61)的背部设有方形锁扣(62),所述方形锁扣(62)套设在转轴(5)上。

8.根据权利要求7所述的激光测距仪,其特征在于:所述方形锁扣(62)上设有旋紧螺纹孔(63),所述旋紧螺纹孔(63)内设有旋紧螺栓(64)。
