专利号: 2020219942354
申请人: 枣庄市旭升制刷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

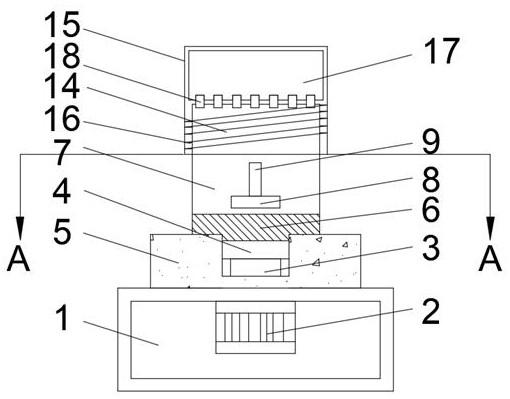

1.一种刷柄抛光处理装置,包括底座(1),其特征在于:所述底座(1)内顶部固定连接有电机(2),所述电机(2)驱动轴贯穿底座(1)顶部并固定连接有转轴(3),所述转轴(3)顶部固定连接有刷柄槽(4),所述底座(1)外顶部设置有集水槽(5),所述集水槽(5)顶部设置有支架(6),所述支架(6)断面呈圆环形,所述支架(6)顶部固定连接有操作环(7),所述操作环(7)外壁上固定连接有若干个固定块(8),所述固定块(8)靠近操作环(7)外侧壁的一端设置有扣板(9),所述操作环(7)内壁开设有凹槽(10),所述凹槽(10)内壁设置有夹板(11),所述夹板(11)与扣板(9)间设置有连接杆(12),所述夹板(11)远离固定块(8)的一端固定连接有打磨片(13),所述操作环(7)顶部固定连接有螺纹环(14),所述螺纹环(14)顶部设置有注水桶(15),所述注水桶(15)内壁底部设置有内螺纹套筒(16),所述内螺纹套筒(16)内壁与螺纹环(14)外壁螺纹连接,所述注水桶(15)顶部设置有水箱(17),所述水箱(17)靠近底座(1)的一端开设有若干个喷水口(18)。

2.根据权利要求1所述的一种刷柄抛光处理装置,其特征在于:所述刷柄槽(4)断面呈正六边形,且内壁固定连接有防滑橡胶块。

3.根据权利要求1所述的一种刷柄抛光处理装置,其特征在于:所述底座(1)、集水槽(5)断面为矩形,集水槽(5)顶部盖板均匀设置有多个小孔。

4.根据权利要求1所述的一种刷柄抛光处理装置,其特征在于:所述固定块(8)靠近操作环(7)外侧壁的一端与扣板(9)底部通过合页连接。

5.根据权利要求1所述的一种刷柄抛光处理装置,其特征在于:所述扣板(9)顶部与连接杆(12)靠近固定块(8)的一端转动连接,连接杆(12)远离固定块(8)的一端与夹板(11)靠近固定块(8)的一端转动连接。

6.根据权利要求1所述的一种刷柄抛光处理装置,其特征在于:所述固定块(8)的数量为两个,且对称分布在操作环(7)的外侧壁。
