专利号: 2020220008539
申请人: 李超凡
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

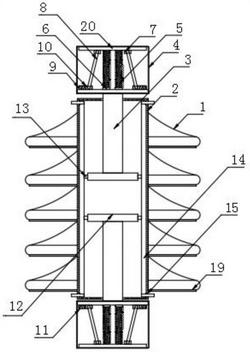

1.一种抗拉性强长棒形瓷绝缘子,包括伞裙(1),其特征在于:所述伞裙(1)一侧设置有套管(2),所述套管(2)两端均设置有连接杆(3),所述连接杆(3)一端设置于抗拉箱(4),所述抗拉箱(4)内部设置有第一弹簧(5),所述第一弹簧(5)两端均设置有连接板(6),所述第一弹簧(5)一侧设置有固定块(7),所述固定块(7)一侧设置有直杆(8),所述直杆(8)与固定块(7)之间通过轴承活动连接,所述直杆(8)一端设置有分压盒(9),所述直杆(8)一端设置有第一滑块(10),所述第一滑块(10)与直杆(8)通过轴承活动连接,所述直杆(8)一端贯穿分压盒(9)并延伸至第一滑块(10)内部,所述第一滑块(10)一侧设置有第二弹簧(11),所述第二弹簧(11)一端与分压盒(9)固定连接。2.根据权利要求1所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述连接杆(3)一端设置有滑杆(12),所述滑杆(12)两端均设置有第二滑块(13),所述套管(2)内部设置有滑槽(14),所述滑槽(14)与第二滑块(13)相匹配,所述连接杆(3)一端穿过套管(2)并延伸至套管(2)内部。3.根据权利要求2所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述滑槽(14)两端均设置有穿孔(15),所述穿孔(15)顶部设置有凹槽(16),所述穿孔(15)内部设置有卡杆(17),所述卡杆(17)两侧均设置有卡块(18)。4.根据权利要求1所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述伞裙(1)底部设置有套环(19),所述套环(19)套设于套管(2)外壁。5.根据权利要求1所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述连接板(6)顶部设置有承压板(20),所述承压板(20)与第一滑块(10)固定连接,所述承压板(20)与抗拉箱(4)固定连接,所述连接板(6)与承压板(20)固定连接。6.根据权利要求4所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述套环(19)与套管(2)通过螺栓可拆卸连接,所述套环(19)与伞裙(1)固定连接。7.根据权利要求3所述的一种抗拉性强长棒形瓷绝缘子,其特征在于:所述卡杆(17)由橡胶材质制成。
