专利号: 2020220162315
申请人: 袁丽华
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

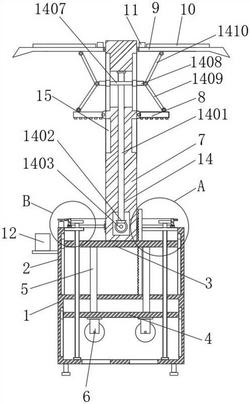

1.一种利用太阳能技术的环保型LED照明装置,包括支撑座(1),其特征在于,所述支撑座(1)的顶部固定有两个相对称的支撑板(2),两个支撑板(2)之间滑动连接有活动板一(3),支撑座(1)的内壁滑动连接有活动板二(4),活动板二(4)的顶部与活动板一(3)的底部之间固定有两个相对称的连接杆(5),支撑座(1)的顶部贯穿开设有与连接杆(5)相配合的贯穿孔,活动板二(4)的底部四周均固定有移动轮(6),支撑座(1)的底部四周均贯穿开设有与移动轮(6)相配合的活动通道,活动板一(3)的顶部固定有支撑杆(7),支撑杆(7)的两侧壁上均铰接有灯座(8),支撑杆(7)的两侧壁上均开设有与灯座(8)相配合的防护槽(15),灯座(8)的底部等距设有多个LED灯珠,灯座(8)的上方均设有铰接在支撑杆(7)侧壁上的挡雨板(9),挡雨板(9)的顶部均固定有太阳能板(10),太阳能板(10)的一侧均设有固定在挡雨板(9)上的光伏逆变器(11),其中一个支撑板(2)的侧壁上固定有蓄电池(12),活动板二(4)、活动板一(3)与两个支撑板(2)、支撑座(1)之间连接有升降机构(13),支撑杆(7)上安装有展开折叠机构(14)。

2.根据权利要求1所述的一种利用太阳能技术的环保型LED照明装置,其特征在于,所述升降机构(13)包括螺纹连接在活动板二(4)以及活动板一(3)内部的两个螺杆一(1301),两个螺杆一(1301)的底端均转动连接在支撑座(1)的内底面上,两个螺杆一(1301)的顶端分别转动连接有承载板一(1302)和承载板二(1309),承载板一(1302)与承载板二(1309)分别固定在两个支撑板(2)的侧壁上,两个螺杆一(1301)的顶端均延伸至承载板一(1302)和承载板二(1309)顶部,并固定有齿轮一(1303)。

3.根据权利要求2所述的一种利用太阳能技术的环保型LED照明装置,其特征在于,两个所述齿轮一(1303)的外侧啮合连接有同一个齿环一(1304),齿环一(1304)的底部环形滑动连接有固定环(1305),固定环(1305)固定在承载板一(1302)承载板二(1309)的顶部,齿环一(1304)的外侧固定套接有齿环二(1306),齿环二(1306)的一侧啮合连接有齿轮二(1307),其中一个支撑板(2)的顶部固定有电机(1308),电机(1308)的输出轴与齿轮二(1307)的安装轴孔相连。

4.根据权利要求1所述的一种利用太阳能技术的环保型LED照明装置,其特征在于,所述展开折叠机构(14)包括均滑动连接在支撑杆(7)两侧壁上的移动柱(1408),两个移动柱(1408)相对向的一端均固定有导向块,另一端均铰接有推拉杆一(1409)和推拉杆二(1410),支撑杆(7)的两侧壁上均开设有与导向块相配合的导向槽,两个导向块相对向的一端之间固定有活动块(1407),支撑杆(7)的内部开设有与活动块(1407)相配合的活动腔室,活动腔室与导向槽相连通,活动块(1407)的内部螺纹连接有螺杆二(1401),螺杆二(1401)转动连接在支撑杆(7)的内部,活动腔室的下方设有开设在支撑杆(7)内部的空腔,螺杆二(1401)的一端转动连接在活动腔室的内顶壁上,另一端延伸至空腔的内部,并固定有锥齿一(1402)。

5.根据权利要求4所述的一种利用太阳能技术的环保型LED照明装置,其特征在于,所述锥齿一(1402)的一侧啮合连接有锥齿二(1403),锥齿二(1403)的安装轴孔内固定有转轴(1405),转轴(1405)的一端转动连接在空腔的内后侧壁上,并延伸至支撑杆(7)的后端面固定有齿轮三(1404),齿轮三(1404)的一侧啮合连接有齿条(1406),齿条(1406)的侧壁与承载板一(1302)的一端相连,齿条(1406)固定在支撑座(1)的顶部,推拉杆一(1409)的一端均与灯座(8)的顶部相铰接,推拉杆二(1410)的一端均与挡雨板(9)的底部相铰接。

6.根据权利要求1所述的一种利用太阳能技术的环保型LED照明装置,其特征在于,所述太阳能板(10)的输出端与光伏逆变器(11)的输入端电性连接,光伏逆变器(11)的输出端与蓄电池(12)的输入端电性连接,蓄电池(12)的输出端分别与电机(1308)、LED灯珠的输入端电性连接。
