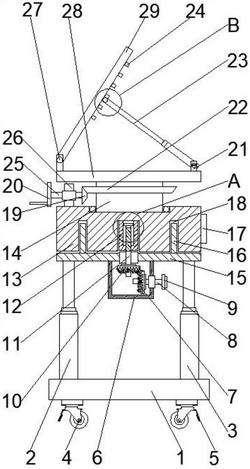

1.一种市政给排水辅助设计绘图系统，包括装置底座(1)，其特征在于：所述装置底座(1)的顶部固定连接有第一电动伸缩杆(2)和第二电动伸缩杆(3)，所述第二电动伸缩杆(3)位于第一电动伸缩杆(2)的右侧，所述第一电动伸缩杆(2)和第二电动伸缩杆(3)的顶部均固定连接有第一支撑座(15)，所述第一支撑座(15)的顶部固定连接有齿轮箱(6)，所述齿轮箱(6)的一侧通过轴承贯穿活动连接有第一传动杆(8)，所述第一传动杆(8)位于齿轮箱(6)内部的外表面固定连接有第一主齿轮(7)，所述第一传动杆(8)位于齿轮箱(6)外部的一端固定连接有转动器(9)，所述第一支撑座(15)的上下两侧通过轴承贯穿活动连接有螺纹杆(11)，所述螺纹杆(11)的下端位于齿轮箱(6)的内部，所述螺纹杆(11)位于齿轮箱(6)内部的外表面固定连接有第一副齿轮(10)，所述第一副齿轮(10)与第一主齿轮(7)啮合连接，所述第一支撑座(15)顶部远离螺纹杆(11)的一侧固定连接有限位杆(16)，所述第一支撑座(15)的顶部活动连接有升降座(13)，所述升降座(13)的底部开设有限位槽(18)，所述限位杆(16)位于限位槽(18)的内部，所述升降座(13)的底部远离限位槽(18)的一侧开设有套筒槽(32)，所述套筒槽(32)内侧的顶部固定连接有升降套筒(12)，所述螺纹杆(11)位于第一支撑座(15)上方的一端贯穿延伸至升降套筒(12)的内侧，所述螺纹杆(11)的外表面与升降套筒(12)通过螺纹活动连接，所述螺纹杆(11)位于升降套筒(12)内部的顶部固定连接有限位块(31)，所述升降座(13)的顶部通过轴承活动连接有转轴(14)，所述升降座(13)顶部远离转轴(14)的一侧固定连接固定块(26)，所述转轴(14)的外表面固定连接有第二副齿轮(22)，所述固定块(26)两侧通过轴承贯穿活动连接有第二传动杆(25)，所述第二传动杆(25)的一端固定连接有第二主齿轮(19)，所述第二主齿轮(19)与第二副齿轮(22)啮合连接，所述第二传动杆(25)的另一端固定连接有摇杆(20)，所述转轴(14)的顶部固定连接有第二支撑座(28)，所述第二支撑座(28)的顶部固定连接有第一固定座(21)和第二固定座(27)，所述第一固定座(21)位于第二固定座(27)的右侧，所述第一固定座(21)的顶部通过螺栓固定连接有第三电动伸缩杆(23)，所述第三电动伸缩杆(23)的另一端固定连接有支撑杆(30)，所述第二固定座(27)的顶部通过螺栓固定连接有绘图板(29)，所述绘图板(29)的一侧固定连接有支撑块(24)，所述支撑杆(30)的外表面与支撑块(24)和绘图板(29)的一侧活动连接。

2.根据权利要求1所述的一种市政给排水辅助设计绘图系统，其特征在于：所述升降座(13)的一侧固定连接有控制器(17)，所述第一电动伸缩杆(2)的输入端、第二电动伸缩杆(3)的输入端和第三电动伸缩杆(23)的输入端均与控制器(17)的输出端电性连接。

3.根据权利要求1所述的一种市政给排水辅助设计绘图系统，其特征在于：所述限位槽(18)、限位杆(16)均设置有两组，两组所述限位槽(18)分别位于螺纹杆(11)的两侧。

4.根据权利要求1所述的一种市政给排水辅助设计绘图系统，其特征在于：所述第一电动伸缩杆(2)和第二电动伸缩杆(3)均设置有两组，两组所述第一电动伸缩杆(2)均匀分布在装置底座(1)顶部的一侧，两组所述第二电动伸缩杆(3)均匀分布在装置底座(1)顶部的另一侧。

5.根据权利要求1所述的一种市政给排水辅助设计绘图系统，其特征在于：所述装置底座(1)的底部固定连接有移动轮(4)，所述移动轮(4)共设置有四组，四组所述移动轮(4)均匀分布在装置底座(1)的底部，所述移动轮(4)的外表面固定安装有刹车片(5)。
