专利号: 2020220304195
申请人: 贾冬梅
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-07-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

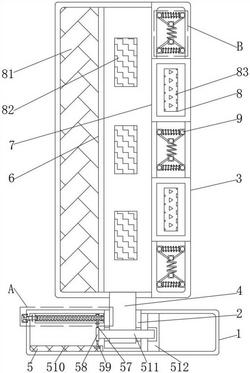

1.一种建筑施工用具有快速装配结构的护栏,包括护栏底座(1),其特征在于:所述护栏底座(1)的上表面开设有凹槽(2),所述护栏底座(1)的上方设置有护栏板(3),且护栏板(3)的底部固定安装有凸块(4),并且凸块(4)的外表面与凹槽(2)内表面相抵触,所述护栏底座(1)的内部安装有固定机构(5),所述固定机构(5)包括拉伸板(51),且拉伸板(51)设置在护栏底座(1)的外部,所述拉伸板(51)靠近护栏底座(1)的一端固定连接有限位杆(52),且限位杆(52)插设在护栏底座(1)的内壁处,所述拉伸板(51)靠近护栏底座(1)的一侧固定连接有延伸杆(53),且延伸杆(53)远离拉伸板(51)的一端连接有滑动块(54),所述滑动块(54)远离延伸杆(53)的一端通过轴承连接有转动杆(55),且转动杆(55)安装在护栏底座(1)的内部,所述转动杆(55)的表面套设有滑动套(56),所述滑动套(56)的一侧连接有第一连接杆(57),且第一连接杆(57)远离滑动套(56)的一侧连接有移动板(58),并且移动板(58)远离第一连接杆(57)的一端连接有第二连接杆(59),所述护栏底座(1)的内部开设有第一固定板(510),所述第二连接杆(59)远离移动板(58)的一端插设在第一固定板(510)的内部,所述护栏底座(1)的内部固定安装有第二固定板(512),所述移动板(58)的一侧连接有加固板(511),且加固板(511)贯穿凹槽(2)和凸块(4)并延伸插设在第二固定板(512)的内部,所述护栏板(3)的内部固定安装有第一隔板(6)和第二隔板(7),所述护栏板(3)的内部安装有警示机构(8),所述警示机构(8)包括太阳能板(81),且太阳能板(81)安装在第一隔板(6)靠近护栏板(3)的一侧内部,所述第一隔板(6)和第二隔板(7)相靠近的一侧内部安装有蓄电池组(82),所述第二隔板(7)远离第一隔板(6)的一侧内部安装有警示板(83),所述第二隔板(7)远离第一隔板(6)的一侧内部安装有防护机构(9),所述防护机构(9)包括伸缩杆(91),且伸缩杆(91)的一端与护栏板(3)内壁相连接,所述伸缩杆(91)远离护栏板(3)内壁的一端与第二隔板(7)表面相连接,所述伸缩杆(91)的表面套设有第一弹簧(92),所述护栏板(3)和第二隔板(7)的相靠近的一侧皆铰接连接有连接板(93),且连接板(93)远离伸缩杆(91)的一端铰接有第二弹簧(94)。

2.根据权利要求1所述的一种建筑施工用具有快速装配结构的护栏,其特征在于:所述护栏底座(1)的内壁开设有槽口,且槽口开设在护栏底座(1)内壁呈圆形阵列分布,所述限位杆(52)远离拉伸板(51)的一端与槽口适配相连。

3.根据权利要求1所述的一种建筑施工用具有快速装配结构的护栏,其特征在于:所述转动杆(55)的表面设置有外螺纹,所述滑动套(56)的内部设置为内螺纹,所述滑动套(56)与转动杆(55)相适配。

4.根据权利要求1所述的一种建筑施工用具有快速装配结构的护栏,其特征在于:所述第一固定板(510)的内部开设有滑槽,所述第二连接杆(59)远离移动板(58)的一端安装有滑块,所述第二连接杆(59)与第一固定板(510)滑动连接。

5.根据权利要求1所述的一种建筑施工用具有快速装配结构的护栏,其特征在于:所述第二固定板(512)的内部开设有槽孔,所述加固板(511)远离移动板(58)的一端与槽孔适配相连。

6.根据权利要求1所述的一种建筑施工用具有快速装配结构的护栏,其特征在于:所述第一弹簧(92)的一端与护栏板(3)内壁相焊接,所述第一弹簧(92)远离护栏板(3)的一端与第二隔板(7)表面相焊接。
