专利号: 202022035143X
申请人: 邝晓荣
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-08-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

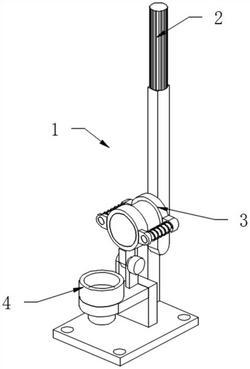

1.一种月饼制作用模具,其特征在于:包括模具结构(1),所述模具结构(1)包括主架(2)、挤压主体(3)和主模(4),所述主架(2)的下端通过外接桌面固定安装,所述挤压主体(3)的后端与主架(2)滑动接触,所述挤压主体(3)的下端通过主架(2)固定安装,所述主模(4)通过主架(2)固定安装;所述主架(2)包括压杆(6)、固定杆(7)、固定座(9)、固定块(10)、发条(12)和第二连接块(13),所述压杆(6)的下端转动安装在固定杆(7)的上端,所述固定杆(7)的下端固定连接在固定座(9)的上端,所述固定座(9)通过外接桌面固定安装,所述固定块(10)的下端固定连接在固定座(9)的上端,所述第二连接块(13)转动安装在固定块(10)的上端,所述发条(12)的外端通过固定块(10)固定安装,所述发条(12)的内端通过第二连接块(13)的转轴固定;所述挤压主体(3)包括固定环(14)、第一套环(15)、弹簧(16)、第二套环(17)和挤压块(18),所述固定环(14)的后壁与压杆(6)的前壁滑动接触,所述第一套环(15)对称固定连接在固定环(14)的侧端,所述第一套环(15)的前端固定安装有限位滑杆,所述限位滑杆设置在弹簧(16)的内侧,所述限位滑杆与弹簧(16)滑动接触,所述弹簧(16)的一端固定连接在第一套环(15)的外端,所述弹簧(16)的另一端固定连接在第二套环(17)的侧端,所述第二套环(17)的侧端滑动安装在限位滑杆的外端,所述挤压块(18)滑动插接安装在第二套环(17)的内壁,所述第二连接块(13)的上端固定连接在第二套环(17)的下端;所述主模(4)包括外模块(19)、滑杆(21)和支撑座(22),所述外模块(19)的下端固定连接在支撑座(22)的上端,所述滑杆(21)滑动插接安装在支撑座(22)的内壁,所述支撑座(22)的后端固定连接在固定块(10)的上端。

2.根据权利要求1所述的一种月饼制作用模具,其特征在于:所述主架(2)还包括把手(5),所述把手(5)的下端固定连接在压杆(6)的上端。

3.根据权利要求1所述的一种月饼制作用模具,其特征在于:所述主架(2)还包括壳罩(8),所述壳罩(8)罩在发条(12)的外侧。

4.根据权利要求3所述的一种月饼制作用模具,其特征在于:所述主架(2)还包括第一连接块(11),所述第一连接块(11)的下端固定连接在支撑座(22)的上端,所述壳罩(8)与第一连接块(11)固定连接在一起,所述发条(12)的外端固定连接在壳罩(8)的内端。

5.根据权利要求1所述的一种月饼制作用模具,其特征在于:所述主模(4)还包括固定片(20),所述固定片(20)的下端固定连接在滑杆(21)的上端,所述固定片(20)的外壁与外模块(19)的内壁滑动接触。
