专利号: 2020220371166
申请人: 天津固耐丝标准件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

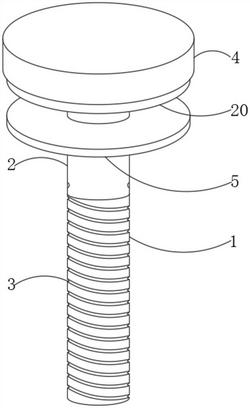

1.一种新型防松脱的螺丝结构,包括螺丝本体(1)、固定螺丝(8)、以及螺丝本体(1)所包括的直杆(2)、螺纹杆(3)和螺丝头(20),其特征在于,所述螺丝本体(1)上的螺丝头(20)与直杆(2)一体成型,且直杆(2)的下表面与螺纹杆(3)的上表面焊接,直杆(2)上无螺纹,螺丝头(20)的上表面开设有内六角孔(6),且螺丝头(20)内开设有圆沉头孔(7),且直杆(2)内开设有与固定螺丝(8)相匹配的内螺纹孔(10),内螺纹孔(10)贯穿直杆(2)并与圆沉头孔(7)向连通,固定螺丝(8)与内螺纹孔(10)螺纹连接,固定螺丝(8)的下端固定连接有圆台压柱(9),且圆台压柱(9)的下端为圆弧状,内螺纹孔(10)的内侧面固定连接有两个相互对称的防脱机构,防脱机构包括通槽(11)、插杆(12)、圆弧块(13)、限位杆(14)、滑块(15)、滑槽(16)、弹簧(17)和限位块(18),直杆(2)上开设有相互对称的两个通槽(11),且通槽(11)贯穿至内螺纹孔(10)内,内螺纹孔(10)的内侧面固定连接有两个相互对称的限位块(18),限位块(18)位于通槽(11)的正下方,且限位块(18)的上表面开设有滑槽(16),滑槽(16)内滑动连接有滑块(15),滑块(15)的上表面固定连接有插杆(12),插杆(12)的一端固定连接有圆弧块(13),且插杆(12)的另一端呈针尖状,插杆(12)位于通槽(11)内,插杆(12)的下表面与限位块(18)的上表面接触,滑槽(16)内固定连接有水平设置的限位杆(14),限位杆(14)贯穿滑块(15),且滑块(15)与限位杆(14)滑动连接,限位杆(14)上套有弹簧(17),弹簧(17)的一端连接在滑块(15)的侧面,弹簧(17)的另一端连接在滑槽(16)的侧面。

2.根据权利要求1所述的一种新型防松脱的螺丝结构,其特征在于,所述圆沉头孔(7)位于内六角孔(6)的正下方,且圆沉头孔(7)与固定螺丝(8)的螺帽的相匹配。

3.根据权利要求1所述的一种新型防松脱的螺丝结构,其特征在于,所述直杆(2)上套有压盘(5)。

4.根据权利要求1所述的一种新型防松脱的螺丝结构,其特征在于,所述螺丝头(20)的外周面开设有外螺纹,且螺丝头(20)上螺纹连接有防护帽(4),防护帽(4)的内侧面开设有与螺丝头(20)的外螺纹相匹配的内螺纹,且防护帽(4)的内顶面固定连接有顶块(19)。

5.根据权利要求1所述的一种新型防松脱的螺丝结构,其特征在于,所述直杆(2)横截面的直径与螺纹杆(3)横截面的直径相同,且螺纹杆(3)的长度大于直杆(2)的长度。
